Hdi alta densità interconnessione Pcb 36 strato S1000-2m materiale

Marchio:	Ben Qiang
Numero di modello:	FR-4/Rogers
MOQ:	1 PCS
prezzo:	custom made
Condizioni di pagamento:	Trasferimento bancario/Alipay/PayPal
Capacità di approvvigionamento:	200,000 metri quadrati/anno

Informazioni dettagliate

Luogo di origine:

Shenzhen, Cina

Certificazione:

ISO/TS16949/RoHS/TS16949

Applicazione:

PCB di prova dei semiconduttori

caratteristica:

perforazione laser, rapporto di apertura 24:1

Materiale:

S1000-2M

Strato:

36L

Spessore:

40,8 mm±0,24 mm

Diametro minimo del foro v:

Fuoco laser: 0,10 mm; Fuoco meccanico: 0,2 mm:1

Min Width /Space:

150/95um

Finitura superficiale:

Oro immersivo 3U"

Modello interno:

S330V85C36

Imballaggi particolari:

Imballaggi a vuoto a perline d'aria

Capacità di alimentazione:

200,000 metri quadrati/anno

Evidenziare:

Descrizione del prodotto

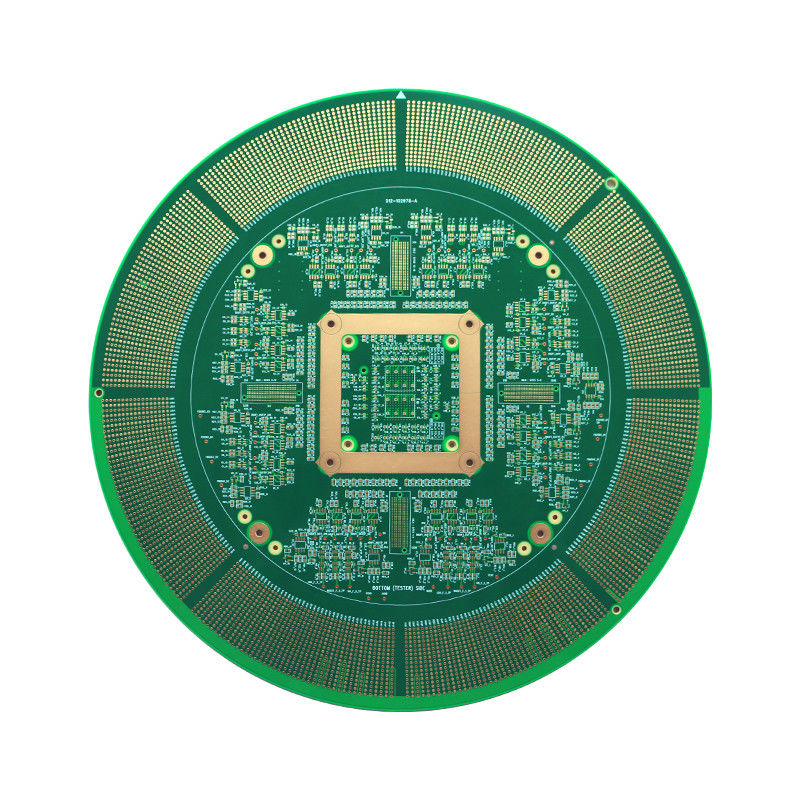

Tavola di prova per semiconduttori di versione HDI a due livelli a 36 strati

Progetto	Capacità di processo dei PCB
Numero di strati	1-40 Strati
Larghezza/spazio della linea esterna minima	3/3mil
Spessore esterno del rame	280um ((8OZ)
Spessore interno di rame	210um ((6OZ)
Tolleranza dello spessore del PCB	spessore della scheda ≤ 1,0 mm; ±0,1 mm+,/-0,05 mm sotto i 4 strati spessore della scheda > 1,0 mm; ±10%
PTH minimo	Foratura meccanica 4 millimetri, laser 3 millimetri
Materiale	FR-4, ad alto Tg, privo di alogeni, PTFE, Rogers, poliammide
Indice di salute umana	Livelli 2-7
Processo speciale	Via ciechi sepolti, slot ciechi, combinazione rigido-flessibile, pressione mista, retro-perforazione, resistenza sepolta, capacità sepolta, fasi di fresatura, impedenza multi-combinazione;
