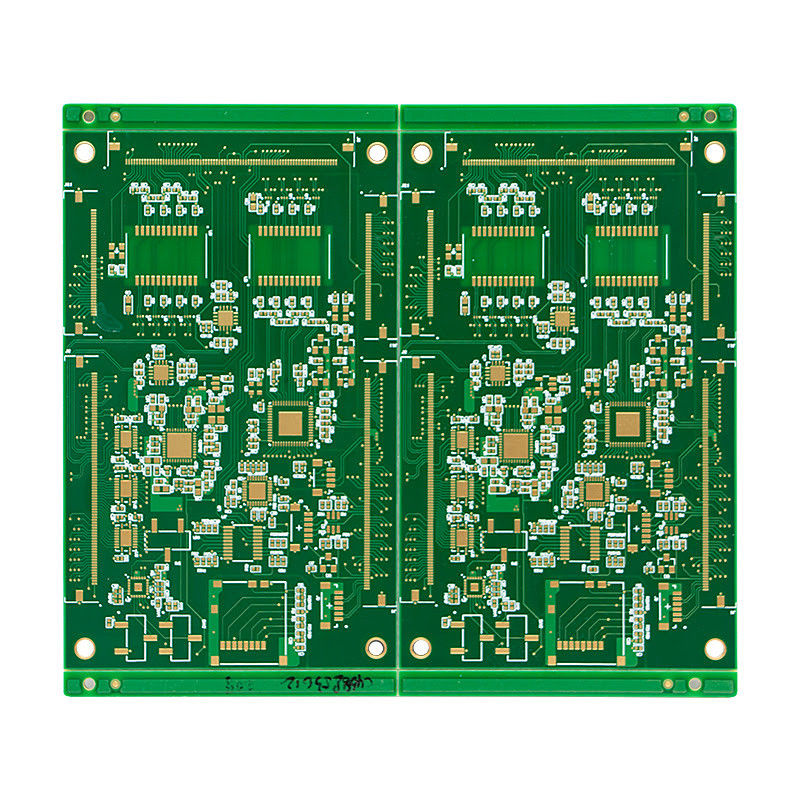

Comunicazione satellitare Pcb Hf Rogers PTFE Rout And Score Outline

Tavola Thk 1.0MM PCB ad alta frequenza con Min Via di 0.2mm Foratura meccanica

Descrizione del prodotto:

PCB ad alta frequenza è un tipo di circuito stampato progettato specificamente per applicazioni ad alta frequenza, come la comunicazione 5G, i segnali digitali ad alta velocità e i segnali RF ad alta frequenza.È anche noto come PCB ad alta frequenza a microonde, PCB a stringa ad alta frequenza, o PCB RF ad alta frequenza.

PCB ad alta frequenza è di alta qualità,una scheda di circuito stampato ad alte prestazioni che utilizza materiali ad alta frequenza e tecniche di produzione avanzate per fornire un'eccellente integrità del segnale e una conduttività termicaÈ adatto per un'ampia gamma di applicazioni ad alta frequenza, tra cui la comunicazione 5G, la comunicazione satellitare, i sistemi radar e altro ancora.

• Min Via:Il PCB ad alta frequenza utilizza una trivella laser da 0,1 mm e una trivella meccanica da 0,2 mm per perforare i fori, garantendo una trivellazione precisa e accurata per prestazioni ottimali del segnale.
• Spessore della scheda:Il PCB ad alta frequenza ha uno spessore di scheda compreso tra 0,2 mm e 6,35 mm, fornendo flessibilità per diversi requisiti di progettazione.
• Dimensione minima del foro:La dimensione minima del foro per PCB ad alta frequenza è di 0,2 mm, consentendo tracce più sottili e migliori prestazioni del segnale.
• Temperatura di funzionamento:Il PCB ad alta frequenza è progettato per funzionare a temperature estreme comprese tra -55°C e 125°C, il che lo rende adatto per l'uso in ambienti difficili.
• Spessore di rame:Il PCB ad alta frequenza utilizza uno spessore di rame di 1 once, fornendo un'eccellente conducibilità termica e garantendo un'efficiente dissipazione del calore.

Il PCB ad alta frequenza utilizza materiali ad alta frequenza specializzati che hanno una bassa perdita dielettrica, garantendo una perdita minima di segnale e un'alta integrità del segnale.Questi materiali hanno anche una elevata conduttività termica, che consentono un'efficiente dissipazione del calore e sono progettati per resistere a segnali ad alta frequenza senza distorsione o degrado.

PCB ad alta frequenza sono ampiamente utilizzati in applicazioni ad alta frequenza, tra cui:

• Comunicazione 5G
• Comunicazione satellitare
• Sistemi radar
• Segnali digitali ad alta velocità
• Sistemi di comunicazione RF

PCB ad alta frequenza è una scheda di circuito stampato ad alte prestazioni e di alta qualità progettata per applicazioni ad alta frequenza.L'uso di materiali specializzati ad alta frequenza e tecniche di produzione avanzate garantisce un'eccellente integrità del segnale, conduttività termica e affidabilità, che lo rendono una scelta ideale per varie applicazioni ad alta frequenza.

Caratteristiche:

• Nome del prodotto: PCB ad alta frequenza
• Utilizzo: elettronica OEM
• Valore di impedenza: ±10%
• Spessore di rame: 1 oz
• Min Via: trapano laser da 0,1 mm, trapano meccanico da 0,2 mm
• Spessore della scheda: 0,2 mm-6,35 mm
• PCB a microonde ad alta frequenza
• PCB ad alta frequenza a strisce
• PCB ad alta velocità

Parametri tecnici:

Applicazioni:

Il PCB ad alta frequenza è un prodotto all'avanguardia ampiamente utilizzato nel settore dell'elettronica OEM.È stato progettato per soddisfare la crescente domanda di trasmissione di segnali ad alta velocità in vari dispositivi elettroniciCon la sua tecnologia avanzata e qualità superiore, questo prodotto è diventato un punto di svolta nel settore dell'elettronica.

Il PCB ad alta frequenza è utilizzato principalmente in applicazioni ad alta frequenza in cui è fondamentale una trasmissione del segnale veloce e affidabile.sistemi aerospaziali e di difesa, dispositivi medici e altri dispositivi elettronici che richiedono un trattamento dei segnali ad alta velocità.

Immaginate un mondo in cui tutti i vostri dispositivi elettronici possono elaborare i dati alla velocità della luce.questo PCB consente il trasferimento di dati ad alta velocitàPer i sistemi aerospaziali e di difesa, garantisce che le informazioni critiche vengano trasmesse con precisione e rapidità,che è vitale per la sicurezza nazionaleNei dispositivi medici, garantisce che i dati siano misurati e trasmessi con precisione, consentendo una diagnosi e un trattamento accurati.

Il PCB ad alta frequenza vanta diversi attributi chiave che lo distinguono sul mercato.

• Dischi di circuiti stampati ad alta frequenza:Questo prodotto è specificamente progettato per funzionare ad alte frequenze, rendendolo perfetto per la trasmissione di segnali ad alta velocità.
• PCB ad alta frequenza a radiofrequenza:Il PCB ad alta frequenza è anche noto come PCB ad alta frequenza radio-frequenza, evidenziando la sua capacità di trasmettere segnali radio ad alta frequenza con interferenze minime.
• Trasmissione del segnale ad alta velocità:Grazie alla sua tecnologia avanzata e al suo design preciso, questo prodotto garantisce una trasmissione di segnali ad alta velocità, rendendolo ideale per applicazioni che richiedono un'elaborazione rapida dei dati.
• Folietta finale: 1 oz:Il PCB ad alta frequenza ha una lastra finale di 1 oz, che garantisce un'elevata conducibilità e una bassa resistenza, consentendo una trasmissione efficiente del segnale.
• Spessore di rame: 1 oz:Lo spessore di rame di questo PCB è di 1 once, che fornisce un'eccellente conducibilità termica e aiuta a dissipare il calore in modo efficiente.
• Superficie Finita: Oro Immersione:La superficie del PCB ad alta frequenza è rifinita con oro per immersione, che fornisce una superficie piana e liscia per una migliore trasmissione del segnale e previene la corrosione.
• Min Via: 0.1mm Laser Drill, 0.2mm Meccanica Drill:La dimensione minima per questo PCB è di 0,1 mm per la trivella laser e 0,2 mm per la trivella meccanica, che garantisce una trivellazione precisa e accurata per una migliore trasmissione del segnale.

Il PCB ad alta frequenza ha indubbiamente avuto un impatto significativo nell'industria elettronica,rivoluzionare la trasmissione di segnali ad alta velocità e aprire la strada a dispositivi elettronici più avanzati ed efficientiCon le sue prestazioni eccezionali e la qualità superiore, è diventato la scelta ideale per applicazioni ad alta frequenza, rendendolo un componente essenziale nel mondo dell'elettronica OEM.

Personalizzazione:

PCB ad alta frequenza, noto anche come High-Frequency Printed Wiring Board o High-Frequency Printed Circuit Board, è un tipo specializzato di PCB progettato per applicazioni ad alta velocità e ad alta frequenza.Per soddisfare le esigenze specifiche dei nostri clienti nell'industria delle comunicazioni e dell'automotive, offriamo un servizio completo personalizzato per PCB ad alta frequenza.

I nostri PCB ad alta frequenza sono progettati per eccellere nella trasmissione del segnale ad alta frequenza e fornire prestazioni e affidabilità superiori.Comprendiamo la critica di queste applicazioni e ci assicuriamo che i nostri PCB soddisfino i più alti standard di qualità e precisione.

Con il nostro servizio personalizzato, potete personalizzare le seguenti caratteristiche del vostro PCB ad alta frequenza:

• Applicazione:I nostri PCB ad alta frequenza sono adatti per applicazioni di comunicazione e automobilistiche, offrendo prestazioni ad alta velocità e ad alta frequenza.
• Rifinitura superficiale:Offriamo ENIG (Electroless Nickel Immersion Gold) come finitura di superficie standard per i nostri PCB ad alta frequenza, garantendo eccellente conduttività e solderabilità.
• Superficie finita:I nostri PCB ad alta frequenza sono rifiniti con oro immersivo, fornendo una superficie piana, liscia e uniforme per una trasmissione ottimale del segnale.
• Valore di impedenza:Possiamo personalizzare il valore di impedenza del tuo PCB ad alta frequenza per essere entro il ±10%, garantendo una trasmissione del segnale accurata e riducendo al minimo la perdita di segnale.
• Folio finale:I nostri PCB ad alta frequenza sono dotati di una lastra di 1 oz, che fornisce un'eccellente conducibilità elettrica e termica per applicazioni ad alta frequenza.

In [Nome della società] abbiamo un team di ingegneri e tecnici esperti che lavoreranno a stretto contatto con voi per comprendere le vostre esigenze specifiche e fornire soluzioni personalizzate.Con le nostre attrezzature all'avanguardia e i nostri processi di produzione avanzati, possiamo fornire PCB ad alta frequenza di alta qualità che soddisfano le vostre specifiche esatte.

Contattaci oggi per saperne di più sul nostro servizio personalizzato per PCB ad alta frequenza e su come possiamo soddisfare le tue esigenze uniche.

Imballaggio e trasporto:

In PCB ad alta frequenza, comprendiamo l'importanza di proteggere i nostri prodotti durante la spedizione e garantire che arrivano al sicuro ai nostri clienti.Ecco perché abbiamo sviluppato un processo completo di imballaggio e spedizione per garantire la massima qualità di consegna dei nostri PCB ad alta frequenza.

I nostri PCB ad alta frequenza sono accuratamente confezionati utilizzando materiali e tecniche standard per proteggerli da eventuali danni durante la spedizione.Ogni PCB è avvolto individualmente in un materiale antistatico per evitare qualsiasi scarica elettrostatica che potrebbe danneggiare i componenti sensibiliI PCB confezionati vengono quindi collocati in una robusta scatola di cartone con sufficiente imbottitura per impedire qualsiasi movimento durante il trasporto.

Offriamo una varietà di opzioni di spedizione per soddisfare le esigenze specifiche dei nostri clienti. Il nostro metodo di spedizione standard è attraverso vettori affidabili e affidabili come FedEx, UPS e DHL.Offriamo anche spedizioni accelerate per ordini urgenti..

Tutte le spedizioni sono tracciate e assicurate, fornendo tranquillità ai nostri clienti.Il nostro team controlla attentamente ogni spedizione per garantire la consegna tempestiva e risolvere eventuali problemi che possono sorgere durante il trasporto..

Inoltre, offriamo spedizioni internazionali ai clienti al di fuori del nostro paese d'origine.che sarà di responsabilità del cliente.

Per ordinare PCB ad alta frequenza, visitate il nostro sito web e selezionate le specifiche desiderate per il vostro progetto.Il nostro team fornirà un preventivo e un tempo di spedizione stimato in base ai dettagli dell'ordine.

Una volta confermato l'ordine, inizieremo il processo di confezionamento e spedizione per assicurarci che i vostri PCB ad alta frequenza arrivano in perfette condizioni e in tempo.

Grazie per aver scelto PCB ad alta frequenza per le vostre esigenze di PCB di alta qualità.

FAQ:

• Miglioramento dell'integrità del segnale: i PCB ad alta frequenza possono ridurre al minimo la perdita di segnale e mantenere l'integrità del segnale ad alte frequenze, con conseguente migliore prestazione complessiva.
• Riduzione delle interferenze elettromagnetiche (EMI): i PCB ad alta frequenza hanno migliori capacità di schermatura EMI, che aiutano a ridurre le interferenze e migliorare la qualità del segnale.
• Dimensioni compatte: i PCB ad alta frequenza possono essere progettati con componenti più piccoli e tracce più strette, rendendoli più compatti e adatti a dispositivi elettronici miniaturizzati.
• Alta affidabilità: i PCB ad alta frequenza sono fabbricati utilizzando materiali e tecniche avanzate, rendendoli più affidabili e durevoli.
• Redditivo: nonostante la progettazione e la produzione avanzate, i PCB ad alta frequenza sono convenienti e possono essere prodotti in grandi quantità.

• Larghezza e spaziatura della traccia: per ridurre al minimo la perdita di segnale e la disadattamento dell'impedenza, la larghezza e la spaziatura della traccia devono essere attentamente progettate.
• Stackup a strati: i PCB ad alta frequenza sono spesso progettati con più strati per migliorare le prestazioni, quindi lo stackup a strati dovrebbe essere ottimizzato per l'integrità del segnale.
• Piano di terra: un piano di terra solido è essenziale per i PCB ad alta frequenza per fornire una corretta messa a terra e ridurre l'EMI.
• Posizionamento dei componenti: i componenti devono essere posizionati in modo da ridurre al minimo il percorso del segnale e ridurre la lunghezza delle tracce ad alta frequenza.

• Progettazione e layout: la progettazione del circuito a circuiti stampati viene realizzata utilizzando un software specializzato, tenendo conto delle esigenze di alta frequenza.
• Selezione del materiale: il materiale appropriato viene selezionato in base ai requisiti di progettazione e prestazioni.
• Etching: Gli strati di rame vengono incisi per creare il modello desiderato e le connessioni.
• Perforazione: vengono perforati fori per il montaggio dei componenti e per le vie.
• Rivestimento: i fori e le tracce sono rivestiti di rame per creare una superficie conduttiva.
• Maschera di saldatura e serigrafia: una maschera di saldatura viene applicata per proteggere le tracce di rame e una serigrafia viene aggiunta per scopi di etichettatura.
• Test: il PCB finito viene testato per funzionalità e prestazioni.
