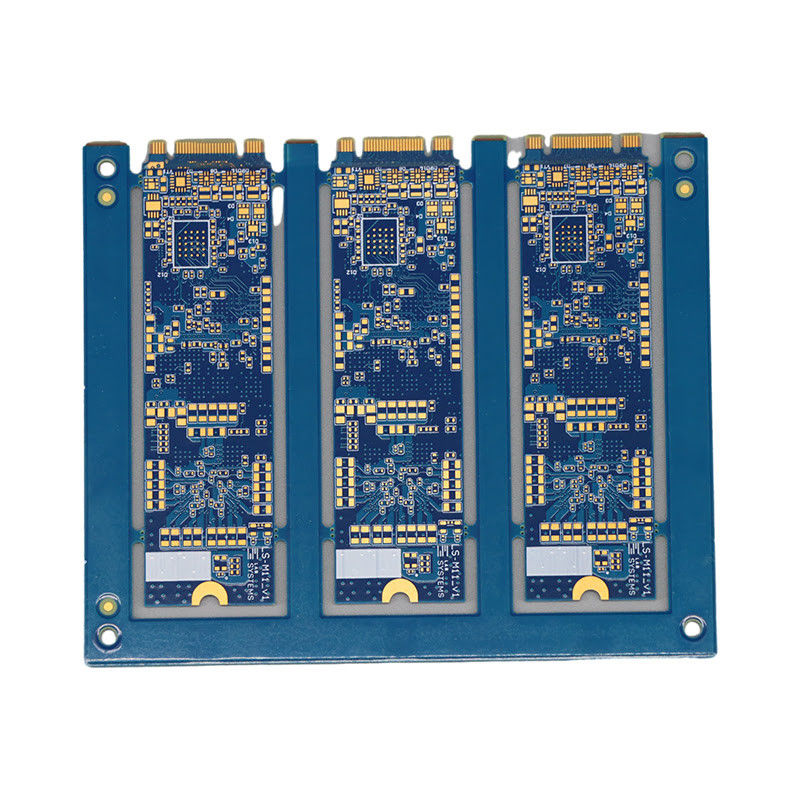

Radiofrequenza PCB ad alta frequenza spessore della scheda 0,2 mm-6,35 mm

Radiofrequenza PCB ad alta frequenza spessore della scheda 0,2 mm-6,35 mm

Marchio: Ben Qiang
Numero di modello: FR-4/Rogers
MOQ: 1 PCS
prezzo: custom made
Condizioni di pagamento: Trasferimento bancario/Alipay/PayPal
Capacità di approvvigionamento: 200,000 metri quadrati/anno
Informazioni dettagliate
Luogo di origine:
Shenzhen, Cina
Certificazione:
ISO/TS16949/RoHS/TS16949
Min Via:
0.1mm Laser Drill, 0.2mm Meccanica Drill
Conformità Rohs:
- Sì, sì.
Applicazione:
Comunichi automobilistico
finitura superficiale:
ENIG
spessore della scheda:
0.2 mm-6.35 mm
Profilo:
Rout e punteggio
Materiale:
Rogers/PTFE
Valore di impedenza:
± 10%
Imballaggi particolari:
Imballaggi a vuoto a perline d'aria
Capacità di alimentazione:
200,000 metri quadrati/anno
Evidenziare:

Radiofrequenza Pcb Alta frequenza

,

Pcb ad alta frequenza 0

,

2 mm

Descrizione del prodotto

PCB ad alta frequenza Min tramite trapano meccanico da 0,2 mm e dimensione minima del foro

Descrizione del prodotto:

PCB ad alta frequenza

PCB ad alta frequenza, noto anche come PCB ad alta frequenza radio-frequenza o High-Frequency Printed Wiring Board, è un tipo di circuito stampato progettato per applicazioni elettroniche ad alta frequenza.È ampiamente utilizzato nella produzione di dispositivi elettronici ad alta frequenza, quali sistemi di comunicazione, sistemi radar e sistemi satellitari.

Disegno

I PCB ad alta frequenza sono tipicamente fabbricati utilizzando il metodo Rout and Score, che consente un taglio preciso della scheda, garantendo una finitura pulita e accurata.I bordi del PCB possono anche essere indirizzati, offrendo un aspetto più morbido e professionale.

Min Via

La dimensione minima per PCB ad alta frequenza è di 0,1 mm per la trivellazione laser e 0,2 mm per la trivellazione meccanica.Ciò consente di aumentare la densità del circuito e di migliorare le prestazioni dei dispositivi elettronici ad alta frequenza.

Utilizzatori

I PCB ad alta frequenza sono comunemente utilizzati nell'elettronica OEM, in quanto sono in grado di sopportare alte frequenze senza alcuna perdita o distorsione del segnale.dove precisione e affidabilità sono cruciali.

Spessore del rame

Lo spessore standard di rame per PCB ad alta frequenza è di 1 oz. Questo garantisce una buona conducibilità e dissipazione del calore, rendendo le schede adatte per applicazioni ad alta potenza.

Dimensione minima del foro

La dimensione minima del foro per PCB ad alta frequenza è di 0,2 mm. Ciò consente l'integrazione di componenti e circuiti più piccoli, fornendo maggiore funzionalità e prestazioni.

Assemblaggio di PCB ad alta frequenza

I PCB ad alta frequenza non sono limitati solo alla produzione di schede, ma possono anche essere assemblati in assemblee complete di PCB ad alta frequenza a radiofrequenza.Questo garantisce il massimo livello di qualità e affidabilità del prodotto finale.

Progettazione di PCB ad alta frequenza

La progettazione dei PCB ad alta frequenza è cruciale per le loro prestazioni.garantire un adeguato controllo dell'impedenza e l'integrità del segnaleIl risultato è un PCB ad alta frequenza altamente efficiente e affidabile.

In conclusione, i PCB ad alta frequenza sono componenti essenziali nella produzione di dispositivi elettronici ad alta frequenza.e le loro capacità ad alta frequenza li rendono perfetti per l'uso nella comunicazioneCon le loro prestazioni superiori e il design avanzato, PCB ad alta frequenza sono la scelta migliore per l'elettronica OEM.



Caratteristiche:

  • Nome del prodotto: PCB ad alta frequenza
  • Esempio: Rout e Score
  • Dimensione minima del foro: 0,2 mm
  • Conformi alle norme Rohs: sì
  • Applicazione: Comunicazione, Automotive
  • Tassina di bordo: 1,0 mm
  • PCB ad alta velocità
  • PCB RF ad alta frequenza
  • Interconnessione ad alta densità
  • Alta conduttività termica


Parametri tecnici:

Articolo Valore
Nome del prodotto PCB a micro strisce ad alta frequenza
Disegno Rout e punteggio
Finitura superficiale ENIG
Spessore della scheda 1.0MM
Intervallo di spessore della scheda 0.2 mm-6.35 mm
Utilizzatori Elettronica OEM
Valore di impedenza ± 10%
Superficie finita Oro per immersione
Temperatura di funzionamento -55°C a 125°C
Dimensione minima del foro 0.2 mm
Applicazione Comunicare Automotive
Parole chiave: PCB ad alta frequenza, PCB ad alta frequenza


Applicazioni:

Applicazione di PCB ad alta frequenza

Il PCB ad alta frequenza, noto anche come PCB ad alta frequenza a microonde o PCB ad alta frequenza a radiofrequenza,è un tipo specializzato di circuito stampato progettato per applicazioni elettroniche ad alta frequenza e ad alta velocitàÈ ampiamente utilizzato in vari settori, tra cui l'elettronica OEM, l'automotive e la comunicazione.

Elettronica OEM

Il PCB ad alta frequenza è comunemente utilizzato nell'elettronica OEM, dove svolge un ruolo cruciale nel garantire le prestazioni e l'affidabilità dei dispositivi elettronici.Con la sua progettazione avanzata e il processo di produzione, il PCB ad alta frequenza è in grado di gestire segnali ad alta frequenza e di fornire prestazioni stabili e costanti, rendendolo una scelta ideale per l'elettronica OEM.

Autoveicoli

Nell'industria automobilistica, il PCB ad alta frequenza è ampiamente utilizzato per varie applicazioni, tra cui unità di controllo del motore, sistemi avanzati di assistenza alla guida e sistemi di infotainment.Le capacità ad alta frequenza del PCB ad alta frequenza lo rendono adatto per gestire i segnali elettronici complessi e ad alta velocità richiesti nei veicoli moderni.

Comunicazione

Nel campo delle comunicazioni, il PCB ad alta frequenza è un componente essenziale dei dispositivi a radiofrequenza e a microonde.La sua capacità di gestire segnali ad alta frequenza e la sua bassa perdita di segnale lo rendono ideale per l'uso in apparecchiature di comunicazione come trasmettitoriI PCB ad alta frequenza sono utilizzati anche nelle comunicazioni satellitari, nelle reti wireless e in altri sistemi di comunicazione.

Progettazione e produzione avanzate

Il PCB ad alta frequenza è progettato e fabbricato utilizzando tecniche e materiali avanzati per soddisfare le elevate richieste di applicazioni ad alta frequenza e ad alta velocità.1 mm per la trivella laser e 0.2 mm per la trivella meccanica e una dimensione minima del foro di 0,2 mm. Ciò consente una trasmissione del segnale precisa ed efficiente senza interferenze o perdite.offrendo flessibilità nel soddisfare i diversi requisiti di progettazione.

In conclusione, il PCB ad alta frequenza è un componente versatile ed essenziale in molti settori, in particolare nell'elettronica OEM, nell'automotive e nelle comunicazioni.progettazione avanzata, e il processo di produzione lo rendono una scelta affidabile ed efficiente per applicazioni ad alta frequenza e ad alta velocità.



Personalizzazione:

Servizio personalizzato per PCB ad alta frequenza
Introduzione

In PCB ad alta frequenza, comprendiamo le sfide uniche della progettazione e produzione di PCB di segnale ad alta frequenza.Ecco perché offriamo un servizio completo personalizzato per soddisfare le vostre esigenze e requisiti specificiCon la nostra esperienza nella progettazione di PCB ad alta frequenza e materiali avanzati, possiamo fornirvi una soluzione su misura che soddisfi le vostre specifiche esatte.

Attributi del prodotto
  • Materiale: usiamo materiali di alta qualità, tra cui Rogers e PTFE, per garantire le migliori prestazioni per i vostri PCB ad alta frequenza.
  • Valore di impedenza: i nostri PCB ad alta frequenza hanno un valore di impedenza del ± 10%, garantendo una trasmissione precisa del segnale.
  • Min Via: Con le nostre attrezzature all'avanguardia, possiamo raggiungere un minimo di 0,1 mm usando un trapano laser e 0,2 mm usando un trapano meccanico.
  • Esenzione: offriamo sia opzioni di percorso che di punteggio per la descrizione del tuo PCB ad alta frequenza.
  • RoHS Compliant: i nostri prodotti sono RoHS compliant, garantendo la sicurezza e la protezione ambientale.
Perché scegliere noi?

Quando si tratta di PCB di segnale ad alta frequenza, siamo gli esperti. Il nostro team di professionisti esperti ha una vasta conoscenza e esperienza nella progettazione e nei materiali di PCB ad alta frequenza.Ci impegniamo a fornire ai nostri clienti prodotti e servizi di alta qualitàCon il nostro servizio personalizzato, potete essere sicuri che il vostro PCB ad alta frequenza soddisferà le vostre esigenze uniche e funzionerà al meglio.

Cominciate

Pronto per iniziare con il tuo progetto di PCB ad alta frequenza?Contattaci oggi per saperne di più sul nostro servizio personalizzato e su come possiamo aiutarti a creare una scheda di cablaggio stampata ad alta frequenza che soddisfi le tue esigenze specificheIl nostro team è sempre pronto ad assistervi e a fornirvi una soluzione personalizzata che superi le vostre aspettative.

* Disclaimer: PCB ad alta frequenza si riserva il diritto di modificare le informazioni di cui sopra in qualsiasi momento senza preavviso.



Imballaggio e trasporto:

Imballaggio e spedizione

Il nostro PCB ad alta frequenza è accuratamente confezionato per garantire la sua sicurezza durante la spedizione.

Processo di imballaggio

Dopo che il PCB ad alta frequenza sarà completato, passerà attraverso un'ispezione approfondita per assicurarsi che soddisfi i nostri elevati standard di qualità.ogni PCB sarà avvolto individualmente in sacchetti antistatici per evitare eventuali danni da scarica elettrostatica.

Successivamente, i PCB vengono collocati in una scatola di cartone con imbottitura di schiuma per fornire una protezione aggiuntiva durante la spedizione.

Metodi di spedizione

Offriamo vari metodi di spedizione per soddisfare le esigenze dei nostri clienti. Il nostro metodo di spedizione standard è attraverso servizi di corriere affidabili come DHL, FedEx e UPS.Offriamo anche opzioni di trasporto aereo e marittimo per ordini più grandi.

Per i clienti che hanno il proprio metodo di spedizione preferito, siamo felici di soddisfare le loro richieste.

Tempo di consegna

Il tempo di consegna per il nostro PCB ad alta frequenza varia a seconda della quantità e della complessità dell'ordine.e 10-15 giorni lavorativi per ordini più grandi.

Se avete una scadenza specifica, fateci sapere e faremo del nostro meglio per soddisfare la vostra richiesta.

Tracciamento e consegna

Una volta spedito il tuo ordine, ti forniremo un numero di tracciamento in modo che tu possa monitorare lo stato della spedizione.

Se avete dubbi o domande riguardo l'imballaggio e la spedizione del nostro PCB ad alta frequenza, non esitate a contattarci.Ci impegniamo a fornire ai nostri clienti prodotti e servizi di qualità..



FAQ:

  • A1: PCB ad alta frequenza è un tipo di circuito stampato progettato per funzionare a frequenze superiori a 1 GHz.
  • Q2: Quali sono le principali caratteristiche del PCB ad alta frequenza?
  • A2: I PCB ad alta frequenza sono caratterizzati da una bassa costante dielettrica, una bassa tangente di perdita e un'elevata conduttività termica, che li rende ideali per applicazioni ad alta velocità e ad alta frequenza.
  • Q3: Quali sono i materiali comuni utilizzati per PCB ad alta frequenza?
  • A3: I materiali più comuni utilizzati per PCB ad alta frequenza sono PTFE (politetrafluoroetilene), FR-4 (laminato epossidico rinforzato con fibra di vetro) e materiali Rogers.
  • Q4: Quali sono i vantaggi dell'utilizzo di PCB ad alta frequenza?
  • A4: I PCB ad alta frequenza offrono una maggiore integrità del segnale, una minore interferenza elettromagnetica (EMI) e una migliore gestione termica rispetto ai PCB tradizionali.Permettono anche progetti più piccoli e più compatti.
  • Q5: Quali sono alcune applicazioni comuni di PCB ad alta frequenza?
  • A5: I PCB ad alta frequenza sono comunemente utilizzati nei sistemi di comunicazione wireless, nei sistemi radar, nelle apparecchiature aerospaziali e di difesa, nei dispositivi medici e nei circuiti digitali ad alta velocità.
