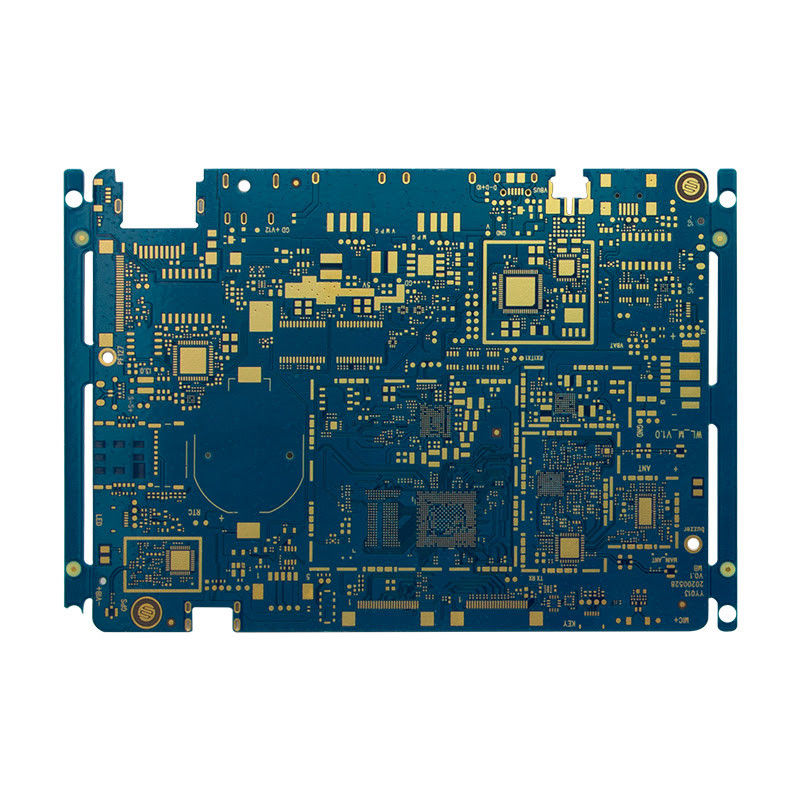

Immersione oro PCB ad alta frequenza

Descrizione del prodotto:

Il PCB ad alta frequenza, noto anche come PCB a segnale ad alta frequenza, è un tipo specializzato di circuito stampato progettato per gestire segnali ad alta frequenza e operare in frequenze a microonde.È ampiamente utilizzato in settori come le telecomunicazioni, aerospaziale e militare per la sua capacità di trasmettere e ricevere segnali ad alta frequenza con basse perdite e interferenze minime.

Questo PCB ad alta frequenza è realizzato con materiali di alta qualità e tecnologia avanzata per garantire prestazioni ottimali.

La finitura superficiale di questo PCB ad alta frequenza è l'oro immersivo, noto anche come ENIG (Electroless Nickel Immersion Gold).e un appartamentoÈ ideale per applicazioni ad alta frequenza in quanto ha una bassa perdita di inserimento e mantiene l'integrità del segnale anche ad alte frequenze.

Questo PCB ad alta frequenza è progettato per funzionare in un ampio intervallo di temperatura da -55°C a 125°C.Questo lo rende adatto per l'uso in ambienti estremi e garantisce prestazioni affidabili anche in condizioni difficili.

Lo spessore della scheda di questo PCB ad alta frequenza varia da 0,2 mm a 6,35 mm, fornendo flessibilità nella progettazione e compatibilità con vari dispositivi elettronici.Può essere utilizzato in dispositivi compatti dove lo spazio è limitato o in sistemi più grandi che richiedono schede più spesse per circuiti più complessi.

Il materiale utilizzato per questo PCB ad alta frequenza è Rogers o PTFE (politetrafluoroetilene).con una lunghezza massima non superiore a 20 mm,Rogers è un laminato ad alte prestazioni, mentre il PTFE è un fluoropolimero con proprietà elettriche e meccaniche superiori.

Questo PCB ad alta frequenza ha uno spessore finale di foglio di rame di 1 oz (oncia) o 35 micron.che lo rende adatto per applicazioni ad alta frequenza e ad alta velocità.

Esistono quattro tipi principali di PCB ad alta frequenza comunemente utilizzati:

Questo tipo di PCB ad alta frequenza è progettato per applicazioni a impedenza controllata ed è ideale per segnali ad alta frequenza che richiedono un percorso e una schermatura precisi.Ha una struttura sandwich con uno strato di segnale nel mezzo e piani di terra in alto e in basso, fornendo un eccellente isolamento del segnale e riducendo al minimo il crosstalk.

L'High-Frequency Microstrip PCB è il tipo più comunemente usato, con un singolo strato di tracce conduttive sulla parte superiore del materiale dielettrico.e lo strato superiore trasporta il segnaleÈ adatto per applicazioni che richiedono un basso costo e una produzione in volume elevato.

Questo tipo di PCB ad alta frequenza è simile alla Microstrip, ma ha piani di terra aggiuntivi su entrambi i lati della traccia del segnale, fornendo un migliore isolamento del segnale e riducendo la radiazione.È comunemente utilizzato in applicazioni digitali ad alta frequenza e ad alta velocità.

Il PCB incorporato ad alta frequenza è un tipo specializzato che utilizza un materiale dielettrico con una costante dielettrica inferiore, come il PTFE, per incorporare le tracce di segnale tra due strati di piani di terra.Questo progetto consente un fattore di forma più piccolo e prestazioni elettriche migliorate.

Il PCB ad alta frequenza è un componente fondamentale nell'industria delle microonde e delle alte frequenze, che fornisce una trasmissione di segnali affidabile ed efficiente.come la finitura superficiale Immersion Gold, materiale Rogers/PTFE, e 1 oz di foglio finale, lo rendono una scelta ideale per applicazioni esigenti.questo PCB ad alta frequenza è una soluzione versatile per le esigenze di circuiti ad alta frequenza.

Caratteristiche:

• Tavola di cablaggio stampata ad alta frequenza
• Tavola di circuiti stampati ad alta frequenza
• PCB ad alta frequenza
• Rout e punteggio
• Applicazione: comunicare
• Applicazione: Automotive
• Superficie finita: oro immersivo
• Spessore di rame: 1 oz
• Temperatura di funzionamento: -55°C a 125°C

Parametri tecnici:

Applicazioni:

Con la costante evoluzione della tecnologia, la necessità di elettronica ad alta frequenza è diventata essenziale in vari settori.Questi dispositivi ad alta frequenza svolgono un ruolo cruciale nel garantire operazioni efficienti e affidabiliÈ qui che entrano in gioco i PCB ad alta frequenza, che forniscono soluzioni avanzate per applicazioni ad alta frequenza e microonde.

PCB ad alta frequenza, noti anche come PCB ad alta frequenza a radiofrequenza o PCB ad alta frequenza a microonde,è un tipo di circuito stampato progettato specificamente per applicazioni ad alta frequenza e microondeCon un intervallo di frequenza da 500 MHz a 2 GHz, questi PCB utilizzano materiali e processi di produzione specializzati per ottenere una trasmissione del segnale rapida e una bassa perdita di segnale.

• Spessore della scheda:0.2 mm-6.35 mm
• Disegno:Rout e punteggio
• Il consiglio di amministrazione:1.0MM
• Dimensione minima del foro:0.2 mm
• Utilizzando:Elettronica OEM

Le capacità di alta frequenza e microonde di questo prodotto lo rendono adatto a una vasta gamma di applicazioni, tra cui:

• Telecomunicazioni:I PCB ad alta frequenza sono ampiamente utilizzati nell'industria delle telecomunicazioni per dispositivi come antenne, sistemi di comunicazione satellitare, ricevitori e altro ancora.Questi PCB consentono una trasmissione del segnale rapida e stabile, garantendo una comunicazione affidabile.
• Aerospaziale e Difesa:Con l'uso crescente di sistemi radar e satellitari nel settore aerospaziale e della difesa, è cresciuta anche la domanda di elettronica ad alta frequenza.I PCB ad alta frequenza sono cruciali per queste applicazioni, che fornisce elaborazione e trasmissione di dati ad alta velocità per operazioni efficienti.
• Apparecchiature mediche:I PCB ad alta frequenza sono utilizzati anche in apparecchiature mediche come macchine per risonanza magnetica, apparecchi per ultrasuoni e altro ancora.consentire diagnosi e trattamenti accurati.
• Industria automobilistica:Con l'aumento dei sistemi avanzati di assistenza alla guida (ADAS) e di altre applicazioni ad alta frequenza nell'industria automobilistica, i PCB ad alta frequenza vengono utilizzati per garantire una trasmissione dei dati veloce e affidabile,migliorare la sicurezza e le prestazioni.
• Sistema di controllo industriale:Gli PCB ad alta frequenza sono utilizzati anche in vari sistemi di controllo industriale, come PLC, DCS e sistemi SCADA.garantire un controllo efficiente e preciso dei processi di produzione.

I PCB ad alta frequenza offrono diversi vantaggi rispetto ai PCB tradizionali, rendendoli la scelta preferita per applicazioni ad alta frequenza e a microonde:

• Basse perdite di segnale:I materiali specializzati e i processi di produzione utilizzati nei PCB ad alta frequenza riducono al minimo la perdita di segnale, garantendo una trasmissione del segnale rapida e stabile.
• Trattamento dei dati ad alta velocità:Con un intervallo di frequenza da 500 MHz a 2 GHz, i PCB ad alta frequenza consentono l'elaborazione di dati ad alta velocità, rendendoli adatti per applicazioni avanzate.
• Durabilità:I PCB ad alta frequenza sono progettati per resistere a temperature elevate e ambienti estremi, rendendoli altamente durevoli e affidabili.
• Personalizzazione:Questi PCB possono essere personalizzati in base a requisiti specifici, consentendo flessibilità nella progettazione e nella funzionalità.

I PCB ad alta frequenza hanno rivoluzionato il mondo dell'elettronica ad alta frequenza, fornendo soluzioni avanzate per vari settori.e opzioni di personalizzazione, questi PCB sono diventati un componente essenziale della tecnologia moderna.

Personalizzazione:

Il nostro PCB ad alta frequenza è un prodotto di alta qualità progettato per l'elettronica OEM.PCB RF ad alta frequenza, e progetti di PCB ad alta frequenza.
La lastra finale del nostro PCB ad alta frequenza è di 1 oz, garantendone la durata e l'affidabilità.fornendo un'eccellente protezione contro la corrosione e garantendo una lunga durata di vita per il tuo PCBComprendiamo l'importanza della precisione nelle applicazioni ad alta frequenza, motivo per cui il nostro valore di impedenza ha una tolleranza del ±10%.Questo garantisce la precisione dei segnali e riduce al minimo le interferenze.
Il nostro PCB ad alta frequenza ha anche una dimensione minima di buco di 0,2 mm, permettendo progetti complessi e posizionamento preciso dei componenti.puoi essere sicuro che il tuo PCB soddisferà le tue specifiche e requisiti esatti.
Fidatevi del nostro PCB ad alta frequenza per fornire prestazioni e affidabilità eccezionali per tutte le vostre esigenze ad alta frequenza.Contattaci ora per saperne di più sul nostro servizio di personalizzazione e su come possiamo aiutare a dare vita al tuo progetto.

Imballaggio e trasporto:

I nostri PCB ad alta frequenza sono accuratamente confezionati per garantire una consegna sicura ai nostri clienti.

1. Innanzitutto, usiamo materiali antistatici per proteggere i componenti sensibili del PCB.
2. Successivamente, il PCB viene inserito in una scatola di dimensioni personalizzate per impedire qualsiasi movimento durante la spedizione.
3. La scatola viene quindi riempita con una bombola o una schiuma per fornire ulteriore ammortizzazione e protezione.
4. Infine, la scatola viene sigillata con nastro adesivo per fissare il contenuto.
5. +

Offriamo varie opzioni di spedizione per soddisfare le esigenze dei nostri clienti.

1. Dopo che i PCB sono stati confezionati, vengono caricati su un camion o su un aereo di consegna.
2. I nostri partner di spedizione assicurano che i pacchi siano trattati con cura e consegnati in tempo utile.
3. Una volta che il pacco raggiunge la sua destinazione, viene firmato dal destinatario o da una persona designata.
4. Se durante la spedizione si verificano problemi o danni, il nostro servizio clienti è disponibile per aiutare e risolvere il problema.

Grazie per aver scelto i nostri PCB ad alta frequenza.
