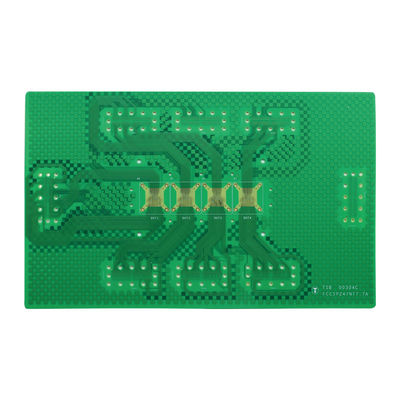

6 strati HDI Multilayer Pcb HDI PCB 2+ N+ 2 Semiconduttore test board

Marchio:	Ben Qiang
Numero di modello:	FR-4/Rogers
MOQ:	1 PCS
prezzo:	custom made
Condizioni di pagamento:	Trasferimento bancario/Alipay/PayPal
Capacità di approvvigionamento:	200,000 metri quadrati/anno

Informazioni dettagliate

Luogo di origine:

Shenzhen, Cina

Certificazione:

ISO/TS16949/RoHS/TS16949

Applicazione:

Prova dei semiconduttori

caratteristica:

2+N+2 HDI

Materiale:

S1000-2M

Strato:

Spessore:

10,6 mm±0,16 mm

Diametro minimo del foro v:

Laser: 0,1 m meccanico, rapporto di apertura di 0,15 m 10.5:1

Min Width /Space:

75/75 mm

Finitura superficiale:

Oro per immersione 2U"

Modello interno:

C264137COT

Imballaggi particolari:

Imballaggi a vuoto a perline d'aria

Capacità di alimentazione:

200,000 metri quadrati/anno

Evidenziare:

Descrizione del prodotto

Tavola di prova per semiconduttori HDI a 6 strati 2+N+2

Progetto	Capacità di processo dei PCB
Numero di strati	1-40 Strati
Larghezza/spazio della linea esterna minima	3/3mil
Spessore esterno del rame	280um ((8OZ)
Spessore interno di rame	210um ((6OZ)
Tolleranza dello spessore del PCB	spessore della scheda ≤ 1,0 mm; ±0,1 mm+,/-0,05 mm sotto i 4 strati spessore della scheda > 1,0 mm; ±10%
PTH minimo	Foratura meccanica 4 millimetri, laser 3 millimetri
Materiale	FR-4, ad alto Tg, privo di alogeni, PTFE, Rogers, poliammide
Indice di salute umana	Livelli 2-7
Processo speciale	Via ciechi sepolti, slot ciechi, combinazione rigido-flessibile, pressione mista, retro-perforazione, resistenza sepolta, capacità sepolta, fasi di fresatura, impedenza multi-combinazione;
