PCB ad alto livello
Created with Pixso.

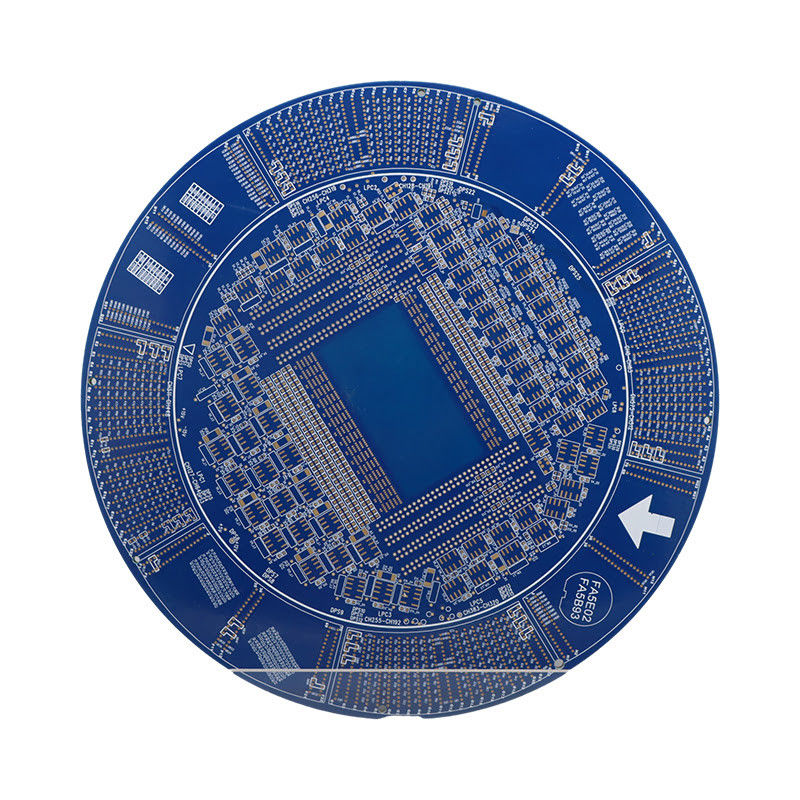

Immersione argento alto strato PCB multi strato circuito OSP Superficie

Immersione argento alto strato PCB multi strato circuito OSP Superficie

Marchio: Ben Qiang
Numero di modello: FR-4/Rogers
MOQ: 1 PCS
prezzo: custom made
Condizioni di pagamento: Trasferimento bancario/Alipay/PayPal
Capacità di approvvigionamento: 200,000 metri quadrati/anno
Informazioni dettagliate
Luogo di origine:
Shenzhen, Cina
Certificazione:
ISO/TS16949/RoHS/TS16949
Conformità Rohs:
- Sì, sì.
spessore della scheda:
0.2 mm a 6.0 mm
Tempo di consegna:
3-5 giorni
Min. Larghezza/intervallo tra le linee:
3mil/3mil
Dimensione minima del foro:
0.2 mm
numero di strati:
Strato superiore
Colore a seta:
Bianco, Nero, Giallo
spessore del rame:
1/3 oz a 2 oz
Imballaggi particolari:
Imballaggi a vuoto a perline d'aria
Capacità di alimentazione:
200,000 metri quadrati/anno
Evidenziare:

PCB ad alto strato d'immersione argento

,

PCB a strato elevato Multi strato

,

Superficie della scheda di circuiti multilivello OSP

Descrizione del prodotto

1/3 oz a 2 oz Spessore di rame Tavola di circuito a pavimento alto con finitura superficiale OSP

Descrizione del prodotto:

Visualizzazione dei prodotti per PCB ad alto livello

Il PCB ad alto livello, noto anche come circuito stampato di livello superiore o circuito stampato ad alto piano, è un circuito stampato superiore progettato per la progettazione di circuiti avanzati.

L'High Layer PCB vanta un alto numero di strati, rendendolo ideale per dispositivi elettronici complessi e ad alte prestazioni.questo PCB è in grado di gestire segnali ad alta velocità e fornire prestazioni affidabili.

Una delle caratteristiche chiave dell'High Layer PCB è il suo controllo dell'impedenza, che garantisce il mantenimento delle caratteristiche elettriche del circuito.ridurre al minimo le interferenze del segnale e garantire prestazioni ottimali.

L'High Layer PCB è inoltre conforme alla RoHS, soddisfa le normative ambientali e di sicurezza, il che lo rende una scelta sostenibile e sicura per i dispositivi elettronici.

Quando si tratta di larghezza di linea e spaziatura, l'High Layer PCB imposta la barra alta con un minimo di 3 mil per entrambi.Perfetto per dispositivi elettronici miniaturizzati.

Le opzioni di colore della maschera di saldatura per il PCB ad alto livello includono verde, blu, nero, rosso, giallo e bianco.Questo non solo aggiunge estetica ma aiuta anche con l'identificazione e l'organizzazione di diversi circuiti.

In sintesi, l'High Layer PCB è un prodotto top-of-the-line che offre un alto numero di strati, controllo dell'impedenza, conformità RoHS e larghezza e spaziatura precise della linea.La sua progettazione avanzata di circuiti la rende una scelta eccellente per applicazioni elettroniche impegnative, che lo rende un'opzione ideale per ingegneri e progettisti.



Caratteristiche:

  • Nome del prodotto: PCB ad alto strato
  • Min. Dislivello della maschera di saldatura: 0,1 mm
  • Finitura superficiale:
    • HASL
    • ENIG
    • OSP
    • Argento immersivo
    • Stagno di immersione
  • Tempo di consegna: 3-5 giorni
  • Colore a seta:
    • Bianco
    • Nero
    • Giallo
  • Materiale: FR-4

Caratteristiche chiave:

  • Progettazione avanzata di PCB a strato
  • Fabbricazione a partire da prodotti della voce 8528
  • Materiale PCB di alta qualità
  • Disponibilità della maschera di saldatura sottile per circuiti precisi
  • Vari tipi di finitura superficiale per esigenze specifiche
  • Brevi tempi di consegna per una produzione efficiente
  • Colore a seta personalizzabile per l'uso del marchio
  • Materiale FR-4 resistente per prestazioni affidabili


Parametri tecnici:

Nome del prodotto PCB ad alto livello
Spessore della scheda 0.2 mm - 6.0 mm
Min. Larghezza/intervallo tra le linee 3 ml/3 ml
Spessore del rame 1/3 oz - 2 oz
Tempo di consegna 3-5 giorni
Controllo dell'impedenza - Sì, sì.
Colore della maschera di saldatura Verde, Blu, Nero, Rosso, Giallo, Bianco
Dimensione minima del foro 0.2 mm
Colore a seta Bianco, Nero, Giallo
Materiale FR-4
Numero di strati Strato superiore


Applicazioni:

PCB ad alto strato ¢ elevate prestazioni per dispositivi elettronici superiori

Il PCB ad alto livello, noto anche come PCB a strato avanzato, è una sofisticata scheda laminata progettata per soddisfare i dispositivi elettronici ad alte prestazioni.Con la sua scheda di circuito a strato di elite e la tecnologia di interconnessione ad alta densità, questo prodotto è diventato una scelta popolare tra le industrie che richiedono il più alto livello di precisione e affidabilità.

Scenari di applicazione

Il PCB ad alto livello è ampiamente utilizzato in vari settori, in particolare quelli che richiedono trasmissione di segnali ad alta velocità e circuiti complessi.

  • Industria delle comunicazioni:I PCB ad alto livello sono ampiamente utilizzati nell'industria delle comunicazioni per la trasmissione di dati ad alta velocità in dispositivi come router, switch e hub.
  • Industria automobilistica:Con l'uso crescente di componenti elettronici nei veicoli moderni, i PCB ad alto livello sono utilizzati in sistemi avanzati di assistenza alla guida, sistemi di infotainment e altre unità di controllo elettronico.
  • Industria aerospazialeI PCB ad alto livello sono essenziali nell'industria aerospaziale, dove sono necessari dispositivi elettronici ad alte prestazioni per la navigazione, la comunicazione e i sistemi di controllo negli aeromobili e nei veicoli spaziali.
  • Industria medica:Nell'industria medica, i PCB ad alto livello sono utilizzati in attrezzature mediche come macchine per risonanza magnetica, pacemaker e defibrillatori, dove la precisione e l'affidabilità sono di massima importanza.
Caratteristiche del prodotto

Il PCB ad alto livello è noto per la sua eccezionale qualità e tecnologia avanzata.

  • Numero di strati elevati:Come suggerisce il nome, i PCB ad alto livello hanno un alto numero di strati, che vanno da 8 a 24 strati.che li rende adatti a dispositivi elettronici avanzati.
  • Spessore di rame:I PCB ad alto livello offrono una vasta gamma di opzioni di spessore di rame, da 1/3 oz a 2 oz, per soddisfare i diversi requisiti di progettazione.
  • Colore a seta:Le opzioni di colore silkscreen per PCB ad alto livello includono bianco, nero e giallo, fornendo flessibilità nel design e rendendo più facile identificare i diversi componenti sulla scheda.
  • Minima autorizzazione per la maschera di saldatura:I PCB ad alto livello hanno un'apertura minima della maschera di saldatura di 0,1 mm, garantendo una saldatura precisa e accurata, anche per componenti piccoli.
  • Controllo di impedenza:L'uso della tecnologia di controllo dell'impedenza nei PCB ad alto livello garantisce una trasmissione del segnale stabile e affidabile, rendendoli adatti per la trasmissione di dati ad alta velocità.
Conclusioni

I PCB ad alto livello svolgono un ruolo cruciale nel funzionamento di dispositivi elettronici ad alte prestazioni in vari settori.questo prodotto è diventato una scelta ideale per le industrie che richiedono precisioneQuando si tratta di interconnessioni ad alta densità e circuiti complessi, i PCB ad alto livello sono la scelta migliore per ingegneri e progettisti di tutto il mondo.



Personalizzazione:

Sopfissata tavola laminata con tavola di cablaggio stampata superiore

I nostri PCB ad alto livello sono la soluzione perfetta per i vostri progetti elettronici complessi e ad alte prestazioni.Possiamo fornirvi una sofisticata tavola laminata che soddisfi le vostre esigenze specifiche.

Opzioni di finitura superficiale
  • HASL (nivelazione con saldatura ad aria calda)
  • ENIG (oro a immersione in nichel senza elettro)
  • OSP (conservante organico per la saldabilità)
  • Argento immersivo
  • Stagno di immersione
Dimensione del foro: 0,2 mm

I nostri PCB ad alto livello possono ospitare componenti piccoli e precisi con una dimensione minima di foro di 0,2 mm. Ciò consente una maggiore flessibilità di progettazione e una maggiore funzionalità per i vostri dispositivi elettronici.

Opzioni di colori per serigrafia
  • Bianco
  • Nero
  • Giallo
Numero di strati: strato superiore

I nostri PCB ad alto livello sono progettati specificatamente per circuiti ad alta densità e complessi, con livelli da 6 a 40.Ciò consente un uso più efficiente dello spazio e una migliore integrità del segnale.

Min. Larghezza della linea / Spaziatura: 3 mil / 3 mil

Utilizziamo tecniche e attrezzature di produzione avanzate per raggiungere una larghezza minima di linea e spaziatura di 3 millimetri.con una capacità di accensione superiore di.

Con il nostro servizio di personalizzazione PCB ad alto livello, potete aspettarvi circuiti stampati di alta qualità e affidabili per le vostre applicazioni più esigenti.Contattaci oggi per saperne di più su come possiamo soddisfare le tue esigenze specifiche.



Imballaggio e trasporto:

Imballaggio e spedizione di PCB ad alto livello

Il PCB ad alto livello è un prodotto elettronico delicato che richiede un imballaggio e una spedizione speciali per garantire il suo arrivo sicuro al cliente.Ecco i passaggi che prendiamo per confezionare e spedire i nostri PCB ad alto livello:

Imballaggio:
  • In primo luogo, tutti i componenti del PCB ad alto strato vengono attentamente ispezionati e testati per assicurarsi che siano in buone condizioni di funzionamento.
  • Successivamente, il PCB viene inserito in un sacchetto antistatico per evitare danni da elettricità statica.
  • Successivamente, il PCB viene inserito in una scatola rivestita di schiuma per fornire ammortizzazione e protezione durante il trasporto.
  • Se il PCB ha componenti fragili, questi vengono avvolti individualmente in una bombola e collocati nella scatola.
  • La scatola viene quindi sigillata con nastro adesivo e etichettata con il nome del prodotto e le informazioni di spedizione.
Spedizione:

Facciamo molta attenzione nella spedizione dei nostri PCB ad alto livello per assicurarci che arrivano al sicuro e in tempo.

  • Una volta che il prodotto è confezionato, viene consegnato al nostro partner di spedizione di fiducia.
  • Il nostro partner di spedizione utilizza metodi di trasporto sicuri e affidabili per consegnare il prodotto all'indirizzo del cliente.
  • Forniamo un numero di tracciamento al cliente in modo che possa monitorare lo stato della spedizione.
  • Al momento dell'arrivo, è richiesta la firma del cliente per confermare la consegna e garantire che il prodotto sia ricevuto in buone condizioni.

Con il nostro accurato imballaggio e metodi di spedizione affidabili, i clienti possono avere fiducia che i loro PCB ad alto livello arriveranno in perfette condizioni.



FAQ:

  • Maggiore flessibilità di progettazione: i PCB ad alto livello consentono progetti più complessi e compatti a causa del maggior numero di strati.
  • Miglioramento dell'integrità del segnale: con più strati, c'è meno crosstalk e interferenze tra i segnali, con conseguente migliore prestazione complessiva.
  • Densità più elevata: i PCB ad alto livello possono ospitare più componenti in un'area più piccola, rendendoli ideali per dispositivi miniaturizzati.
  • Migliore gestione termica: gli strati aggiuntivi forniscono più spazio per la dissipazione del calore, garantendo un migliore controllo della temperatura e un'affidabilità.
  • Riduzione del rumore: i più strati fungono da scudi, riducendo il livello di rumore e migliorando la qualità del segnale.
D: Quali tipi di dispositivi elettronici utilizzano comunemente PCB ad alto livello?compresseD: Quali materiali vengono utilizzati nella produzione di PCB ad alto livello? R: I PCB ad alto livello sono in genere realizzati con una combinazione di materiali, tra cui rame,resine epossidicheI materiali avanzati come il PTFE o la ceramica possono anche essere utilizzati per applicazioni specifiche.Quali fattori devono essere considerati quando si progetta un PCB ad alto livelloA:
  • Integrità del segnale: la progettazione dovrebbe garantire un minimo di interferenze tra i segnali per mantenere una comunicazione di alta qualità.
  • Gestione termica: occorre prendere in considerazione un'adeguata spaziatura e una corretta collocazione dei componenti per dissipare efficacemente il calore.
  • Distribuzione dell'energia: la rete di distribuzione dell'energia deve essere attentamente progettata per fornire energia stabile e sufficiente a tutti i componenti.
  • Crosstalk: devono essere adottate misure per ridurre al minimo il crosstalk tra i segnali, come l'uso di piani di terra e tecniche di routing del segnale.
  • Fabricabilità: la progettazione deve essere ottimizzata per una produzione efficiente per ridurre i costi e garantire un'output di alta qualità.
