PCB ad alto livello
Created with Pixso.

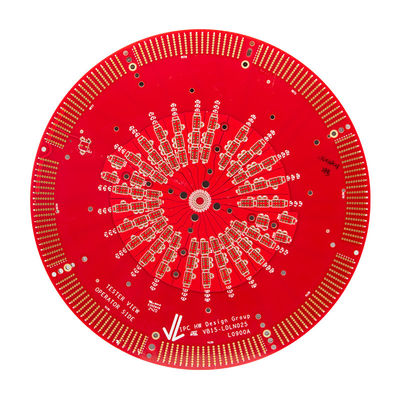

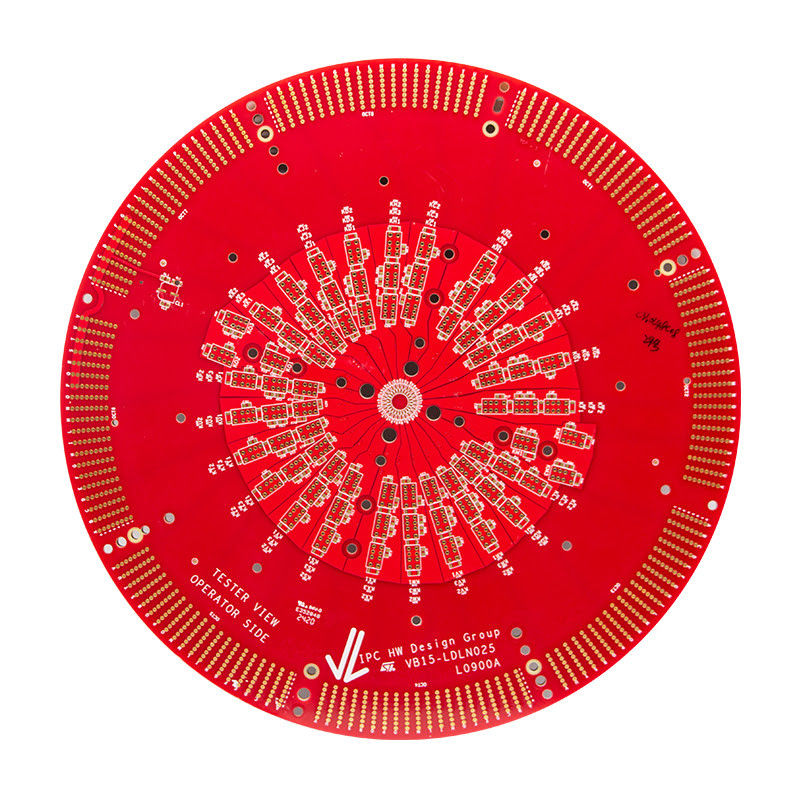

HASL Superficie Finitura PCB circuito stampato

HASL Superficie Finitura PCB circuito stampato

Marchio: Ben Qiang
Numero di modello: FR-4/Rogers
MOQ: 1 PCS
prezzo: custom made
Condizioni di pagamento: Trasferimento bancario/Alipay/PayPal
Capacità di approvvigionamento: 200,000 metri quadrati/anno
Informazioni dettagliate
Luogo di origine:
Shenzhen, Cina
Certificazione:
ISO/TS16949/RoHS/TS16949
Materiale:
FR-4
Tempo di consegna:
3-5 giorni
spessore del rame:
1/3 oz a 2 oz
spessore della scheda:
0.2 mm a 6.0 mm
Minima autorizzazione per l'uso della pellicola di seta:
0.15 mm
Conformità Rohs:
- Sì, sì.
numero di strati:
Strato superiore
Controllo dell'impedenza:
- Sì, sì.
Imballaggi particolari:
Imballaggi a vuoto a perline d'aria
Capacità di alimentazione:
200,000 metri quadrati/anno
Evidenziare:

Strato superiore del circuito PCB

,

HASL Surface PCB Circuit Board

,

Materiale FR-4 per circuiti stampati PCB

Descrizione del prodotto

PCB ad alto strato con dimensione minima del foro 0,2 mm e finitura superficiale HASL per progetti ad alto strato

Descrizione del prodotto:

PCB ad alto strato - La scheda di cablaggio stampata superiore

Il PCB ad alto livello è una scheda stampata di alta qualità progettata per soddisfare le esigenze dei dispositivi elettronici avanzati.garantire la durata e l'affidabilità dei vostri progetti elettronici.

Progettazione ad alto livello per prestazioni migliorate

Il nostro PCB ad alto livello vanta un design ad alto livello che consente più strati di circuiti, rendendolo adatto per applicazioni elettroniche complesse e ad alta velocità.Questa progettazione avanzata garantisce anche una migliore integrità del segnale e riduce le interferenze, con conseguente prestazione superiore.

Tecnologia di controllo dell'impedenza per un'elevata precisione

Con l'uso della tecnologia di controllo dell'impedenza, il nostro PCB ad alto livello offre un controllo preciso delle caratteristiche elettriche del circuito.,garantire un funzionamento affidabile e di alta qualità dei dispositivi elettronici.

Dimensione minima del foro di 0,2 mm per la progettazione microscopica

Il nostro PCB ad alto livello è progettato con una dimensione minima del foro di 0,2 mm, consentendo di implementare disegni microscopici con precisione.Ciò consente la creazione di dispositivi elettronici compatti e ad alta densità senza compromettere le prestazioni.

Min. Spazio libero di maschera di saldatura di 0,1 mm per una protezione ottimale

Oltre all'elevata precisione e al design complesso, il nostro PCB ad alto livello offre anche un'apertura minima della maschera di saldatura di 0,1 mm.Questo fornisce una protezione ottimale contro i ponti di saldatura e garantisce l'affidabilità e la longevità dei dispositivi elettronici.

Produzione avanzata per la garanzia della qualità

Il nostro PCB ad alto livello è prodotto utilizzando tecniche di produzione avanzate e attrezzature all'avanguardia.Questo garantisce il più alto livello di controllo della qualità e garantisce che ogni prodotto soddisfi i nostri severi standard di eccellenza.

Ottieni il tuo PCB ad alto livello oggi

Quando si tratta di PCB di alta qualità, il nostro PCB ad alto livello è la scelta migliore per i professionisti dell'industria elettronica.è la soluzione perfetta per i vostri progetti elettronici ad alte prestazioniOrdina ora e sperimenta la differenza di qualità e prestazioni con il nostro PCB ad alto livello.



Caratteristiche:

  • Nome del prodotto: PCB ad alto strato
  • Maschera di saldatura colore:
    • Verde
    • Blu
    • Nero
    • Rosso
    • Giallo
    • Bianco
  • Numero di strati: strato superiore
  • Finitura superficiale:
    • HASL
    • ENIG
    • OSP
    • Argento immersivo
    • Stagno di immersione
  • Spessore del rame: 1/3 oz a 2 oz
  • Dimensione del foro: 0,2 mm
  • Caratteristiche principali:
    • Dischi di circuiti stampati ad alto livello
    • Cartoni stampati a strato superiore
    • PCB di livello premium


Parametri tecnici:

Specificativi tecnici dei PCB ad alto strato
Nome del prodotto PCB ad alto livello
Finitura superficiale HASL, ENIG, OSP, argento per immersione, stagno per immersione
Materiale FR-4
Numero di strati Strato superiore
Colore della maschera di saldatura Verde, Blu, Nero, Rosso, Giallo, Bianco
Min. Larghezza/intervallo tra le linee 3 ml/3 ml
Min. Disponibilità della maschera di saldatura 0.1 mm
Tempo di consegna 3-5 giorni
Spessore del rame 1/3 oz a 2 oz
Spessore della scheda 0.2 mm a 6.0 mm
Conformità Rohs - Sì, sì.


Applicazioni:

Applicazione e scena dei PCB ad alto livello

L'High layer PCB, noto anche come Superior printed wiring board, è un tipo di circuito stampato progettato per l'elettronica di precisione e la trasmissione di segnali ad alta velocità.È diventato un componente essenziale nell'industria elettronica, in quanto fornisce una piattaforma affidabile ed efficiente per vari dispositivi elettronici.

Con le sue caratteristiche e capacità avanzate, il PCB ad alto livello è ampiamente utilizzato in una varietà di applicazioni e scenari.

Applicazione 1: cartone stampato a strato superiore per elettronica di fascia alta

Il PCB ad alto livello è spesso utilizzato come la scheda stampata di livello superiore nei dispositivi elettronici di fascia alta come smartphone, laptop e console di gioco.Il suo design e la sua costruzione lo rendono la scelta perfetta per questi dispositivi avanzatiLa capacità del PCB ad alto livello di gestire la trasmissione di segnali ad alta velocità e il suo cablaggio preciso garantiscono il funzionamento regolare di questi dispositivi.

Applicazione 2: circuiti stampati di livello superiore per apparecchiature industriali

Nel settore industriale, il PCB ad alto livello è ampiamente utilizzato come circuito stampato di livello superiore in attrezzature e macchinari.La sua costruzione di alta qualità e le sue prestazioni affidabili la rendono la scelta ideale per applicazioni industrialiIl PCB ad alto livello può resistere a temperature estreme, vibrazioni e altre condizioni difficili, rendendolo adatto per l'uso in vari ambienti industriali.

Applicazione 3: elettronica di precisione per dispositivi medici

Un'altra applicazione importante del PCB ad alto livello è nell'industria medica.Il suo cablaggio preciso e le sue capacità di trasmissione del segnale ad alta velocità lo rendono la scelta perfetta per dispositivi medici come le macchine ad ultrasuoniLa capacità del PCB ad alto livello di gestire dati complessi e sensibili lo rende un componente essenziale nelle attrezzature mediche di precisione.

Scena 1: Reti di comunicazione ad alta velocità

Il PCB ad alto livello è anche ampiamente utilizzato nelle reti di comunicazione ad alta velocità come 5G e reti a fibra ottica.La sua capacità di gestire la trasmissione di segnali ad alta velocità e la sua bassa perdita di segnale la rendono la scelta preferita per queste retiLa progettazione del PCB ad alto livello consente anche un trasferimento di dati più rapido, rendendolo cruciale per il buon funzionamento di queste reti.

Scena 2: Aerospazio e difesa

Nell'industria aerospaziale e della difesa, il PCB ad alto livello svolge un ruolo fondamentale nel funzionamento di vari sistemi ed apparecchiature elettronici.Le sue elevate prestazioni e la sua affidabilità lo rendono la scelta ideale per l'uso negli aeromobiliLa capacità del PCB ad alto livello di resistere a condizioni estreme e il suo cablaggio preciso lo rendono essenziale per queste applicazioni.

In conclusione, i colori della maschera di saldatura del PCB ad alto livello, tra cui verde, blu, nero, rosso, giallo e bianco, insieme alla sua dimensione minima del foro di 0,2 mm, spessore della scheda da 0,2 mm a 6,0 mm,e clearance minima per la pellicola di seta e per la maschera di saldatura di 0.15 mm e 0,1 mm rispettivamente, lo rendono un prodotto versatile e molto richiesto nell'industria elettronica.Le sue applicazioni e le sue scene vanno dall'elettronica di consumo di fascia alta alle attrezzature industriali e mediche critiche, dimostrando la sua importanza e il suo impatto nel mondo dell'elettronica di precisione e della trasmissione di segnali ad alta velocità.



Personalizzazione:

Servizio di personalizzazione per PCB ad alto livello

In High Layer PCB, offriamo servizi di personalizzazione di alta qualità per circuiti stampati di alta qualità.Il nostro team di esperti è dedicato a fornire la migliore qualità e prestazioni per le vostre esigenze specifiche.

Attributi del prodotto
  • Maschera di saldatura colore:Verde, Blu, Nero, Rosso, Giallo, Bianco
  • Dimensione minima del foro:0.2 mm
  • Min. Larghezza/intervallo tra le linee:3 ml/3 ml
  • Spessore di rame:1/3 oz a 2 oz
  • Numero di strati:Strato superiore
Opzioni di personalizzazione

Con i nostri circuiti stampati di alto livello, offriamo una vasta gamma di opzioni di personalizzazione per soddisfare le vostre esigenze specifiche.

Alcuni dei nostri servizi di personalizzazione sono:

  • Opzioni di colore personalizzate della maschera di saldatura
  • Opzioni di dimensioni di buco più piccole
  • Larghezza di linea e opzioni di spaziatura più strette
  • Opzioni di spessore di rame più spessore o più sottile
  • Opzioni di livello aggiuntive

Il nostro team di ingegneri esperti lavorerà a stretto contatto con voi per comprendere le vostre esigenze uniche e fornirvi le migliori soluzioni per il vostro PCB di alta qualità.

Perché scegliere PCB ad alto livello per la personalizzazione?

Scegliere PCB ad alto livello per le vostre esigenze di personalizzazione significa scegliere qualità, affidabilità e prestazioni.

  • Tecnologia e attrezzature all'avanguardia per la precisione e la precisione
  • Processi di controllo della qualità rigorosi per garantire i più elevati standard di qualità
  • Un team di ingegneri e tecnici esperti con una vasta conoscenza dei PCB di alto livello
  • Fornitura efficiente e tempestiva di prodotti personalizzati
  • Prezzi competitivi senza compromettere la qualità

Confida in noi per fornirti i migliori servizi di personalizzazione per le tue esigenze di PCB di alto livello. Contattaci oggi per discutere le tue esigenze e ottenere un preventivo per i nostri servizi.



Imballaggio e trasporto:

Imballaggio e spedizione per PCB ad alto strato
1. Imballaggio

Dopo la fabbricazione e il collaudo, il PCB ad alto livello verrà accuratamente confezionato per garantire la sua consegna al cliente in sicurezza.

  • In primo luogo, il PCB verrà avvolto in una bombola antistatica per proteggerlo da qualsiasi scarica elettrostatica.
  • Successivamente, il PCB avvolto viene posto in una scatola di cartone robusta.
  • La scatola sarà riempita di schiuma o di altri materiali di ammortizzazione per evitare che il PCB si muova durante il trasporto.
  • Infine, la scatola sarà sigillata e etichettata con le informazioni di spedizione del cliente.
2. Trasporti marittimi

Una volta confezionato, il PCB ad alto livello verrà spedito al cliente utilizzando un metodo di spedizione affidabile.

  • Il pacco verrà caricato su un container sicuro e climatizzato.
  • Il contenitore sarà trasportato all'aeroporto o al porto più vicino.
  • All'aeroporto o al porto, il pacco verrà caricato su un aereo, una nave o un camion a seconda della destinazione.
  • Durante il transito, il pacco verrà monitorato e monitorato per garantire il suo arrivo tempestivo e sicuro.
  • Al momento della consegna, il cliente sarà tenuto a firmare il pacco per confermarne la ricezione.

Con il nostro attento imballaggio e affidabili metodi di spedizione, garantiamo che il PCB ad alto livello arriverà a destinazione in perfette condizioni.



FAQ:

  • D: Di solito quanti strati ha il PCB ad alto livello?
  • R: Il PCB ad alto livello ha in genere più di 4 strati, ma può avere fino a 20 o più strati a seconda della complessità del progetto.
  • D: Quali sono i vantaggi dell'uso di PCB ad alto livello?
  • R: PCB ad alto livello consentono una maggiore densità di componenti elettronici, dimensioni e peso ridotti del PCB complessivo e una migliore integrità e prestazioni del segnale.
  • D: In quali tipi di dispositivi elettronici vengono comunemente utilizzati i PCB ad alto livello?
  • R: I PCB ad alto livello sono comunemente utilizzati in dispositivi elettronici ad alta tecnologia come smartphone, tablet, computer e attrezzature mediche.
  • D: Qual è lo spessore tipico del PCB ad alto livello?
  • R: Lo spessore tipico del PCB ad alto strato è compreso tra 0,062 e 0,093 pollici (1,57 e 2,36 millimetri).
