PCB ad alto livello
Created with Pixso.

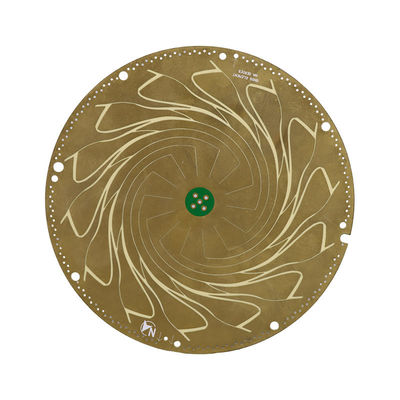

FR 4 Materiale PCB ad alto strato con spessore di rame 1/3 oz 2 oz

FR 4 Materiale PCB ad alto strato con spessore di rame 1/3 oz 2 oz

Marchio: Ben Qiang
Numero di modello: FR-4/Rogers
MOQ: 1 PCS
prezzo: custom made
Condizioni di pagamento: Trasferimento bancario/Alipay/PayPal
Capacità di approvvigionamento: 200,000 metri quadrati/anno
Informazioni dettagliate
Luogo di origine:
Shenzhen, Cina
Certificazione:
ISO/TS16949/RoHS/TS16949
Finitura superficiale:
HASL, ENIG, OSP, argento di immersione, latta di immersione
Min. Disponibilità della maschera di saldatura:
0.1 mm
spessore del rame:
1/3 oz a 2 oz
Tempo di consegna:
3-5 giorni
Dimensione minima del foro:
0.2 mm
spessore della scheda:
0.2 mm a 6.0 mm
Materiale:
FR-4
numero di strati:
Strato superiore
Imballaggi particolari:
Imballaggi a vuoto a perline d'aria
Capacità di alimentazione:
200,000 metri quadrati/anno
Evidenziare:

PCB ad alto strato 1/3 oz

,

PCB ad alto strato 2 oz

,

FR 4 Materiale PCB ad alto strato

Descrizione del prodotto

PCB ad alto livello con spessore di rame da 1/3 oz a 2 oz e spessore di scheda da 0,2 mm a 6,0 mm

Descrizione del prodotto:

Visualizzazione dei prodotti per PCB ad alto livello

Il circuito stampato ad alto livello, noto anche come circuito stampato ad alto livello, è un tipo di circuito stampato (PCB) che contiene più di 4 strati.È ampiamente utilizzato in vari dispositivi elettronici come computer, smartphone e attrezzature mediche grazie alle sue dimensioni compatte e alle sue elevate funzionalità.

La nostra azienda è specializzata nella fabbricazione e produzione di circuiti stampati ad alto livello, fornendo servizi di fabbricazione di PCB ad alto livello di alta qualità e affidabilità.Il nostro servizio di prototipo PCB ad alto livello garantisce un tempo di consegna rapido, consentendo ai clienti di testare e convalidare i loro progetti prima della produzione in serie.

Una delle caratteristiche chiave del nostro PCB ad alto livello è il controllo dell'impedenza, che garantisce la coerenza e la precisione del segnale elettrico in tutto il circuito.Questo è fondamentale nelle applicazioni ad alta velocità e ad alta frequenza, in quanto qualsiasi deviazione dell'impedenza può causare distorsioni del segnale e influenzare le prestazioni del dispositivo.

I nostri PCB ad alto livello sono disponibili in diversi livelli, da 4 a 16 livelli, a seconda della complessità del design del circuito.Ciò consente una maggiore flessibilità nella progettazione e nell'integrazione di vari componenti e funzionalità in un unico PCB.

Offriamo varie finiture superficiali per i nostri PCB ad alto livello, tra cui HASL, ENIG, OSP, argento per immersione e stagno per immersione.fornire una soluzione conveniente e affidabileL'ENIG (Electroless Nickel Immersion Gold) è ideale per progetti ad alta densità e offre un'eccellente resistenza alla corrosione.OSP (Organic Solderability Preservative) è un'opzione economica e rispettosa dell'ambienteL'immersione in argento e l'immersione in stagno sono adatte per applicazioni ad alta frequenza e forniscono una superficie piana per una migliore solderabilità.

I nostri PCB ad alto livello possono essere fabbricati con uno spessore di scheda che va da 0,2 mm a 6,0 mm, fornendo opzioni per diversi requisiti di progettazione.Lo spessore del rame può anche essere personalizzato da 1/3 oz a 2 oz, consentendo una migliore dissipazione del calore e una migliore prestazione elettrica.

In conclusione, i nostri PCB ad alto livello offrono eccellenti funzionalità, affidabilità e flessibilità per vari dispositivi elettronici.ci impegniamo a fornire soluzioni di alta qualità ed economiche per soddisfare le esigenze dei nostri clienti.



Caratteristiche:

  • Nome del prodotto: PCB ad alto strato
  • Controllo dell'impedenza: sì
  • Materiale: FR-4
  • Numero di strati: strato superiore
  • Min. Larghezza della linea / Spaziatura: 3 mil / 3 mil
  • Colore di vetro: bianco, nero, giallo
  • Caratteristiche chiave:
    • Altri prodotti di calzature
    • PCB ad alto livello
    • Dischi di circuiti PCB di alto livello
    • Tecnologia avanzata di controllo dell'impedenza
    • Utilizza materiale FR-4 per alta durata e affidabilità
    • Numero elevato di strati per progetti complessi e avanzati
    • Larghezza minima delle linee e spaziatura di 3 mil per disegni di PCB precisi e accurati
    • Opzioni di colore multiple per la personalizzazione e l'appello visivo


Parametri tecnici:

Parametro tecnico Specificità
Conformità Rohs - Sì, sì.
Min. Disponibilità della maschera di saldatura 0.1 mm
Colore a seta Bianco, Nero, Giallo
Finitura superficiale HASL, ENIG, OSP, argento per immersione, stagno per immersione
Tempo di consegna 3-5 giorni
Spessore del rame 1/3 oz a 2 oz
Colore della maschera di saldatura Verde, Blu, Nero, Rosso, Giallo, Bianco
Numero di strati Strato superiore
Controllo dell'impedenza - Sì, sì.
Spessore della scheda 0.2 mm a 6.0 mm
PCB di alto livello Progettati e fabbricati
Altri prodotti di calzature Progettati e fabbricati
Progettazione di PCB di alto livello Personalizzabile
Produttore di PCB di alto livello Prezzi di fabbrica


Applicazioni:

PCB ad alto livello: una soluzione di alto livello per applicazioni elettroniche avanzate

Nell'odierno mondo tecnologico frenetico, c'è una costante domanda di dispositivi elettronici più piccoli, più veloci e più efficienti.Questa domanda ha portato allo sviluppo di circuiti stampati ad alto livello (PCB), che offrono prestazioni e affidabilità superiori rispetto ai PCB tradizionali. I PCB ad alto livello sono utilizzati in una vasta gamma di applicazioni, dall'elettronica di consumo alle macchine industriali,e sono essenziali per il funzionamento della tecnologia moderna.

Visualizzazione del prodotto

PCB ad alto livello, noto anche come circuito stampato ad alto livello o PCB ad alto livello, è un tipo di PCB con più di due strati di tracce di rame conduttivo.Questi PCB sono in genere utilizzati in complessi dispositivi elettronici che richiedono trasmissione di dati ad alta velocitàRispetto ai PCB tradizionali con un minor numero di strati, i PCB ad alto livello offrono prestazioni e affidabilità migliori.rendendoli la scelta preferita per le applicazioni elettroniche avanzate.

Applicazioni e scenari

I PCB ad alto strato sono utilizzati in una vasta gamma di applicazioni, tra cui, a titolo esemplificativo:

  • Informatica e telecomunicazioni:I PCB ad alto livello sono ampiamente utilizzati in computer, server, router e altre apparecchiature di telecomunicazione per le loro capacità di trasmissione dati ad alta velocità.
  • elettronica di consumo:Dispositivi come smartphone, tablet e wearables utilizzano PCB ad alto livello per soddisfare funzionalità complesse e requisiti di alte prestazioni.
  • Automotive:I PCB ad alto livello sono utilizzati nell'elettronica automobilistica, come le unità di controllo del motore, per garantire prestazioni affidabili ed efficienti.
  • Macchine industriali:Le macchine complesse, come le braccia robotiche e le attrezzature di produzione automatizzate, si basano su PCB ad alto livello per il controllo preciso e l'elaborazione dei dati.
Caratteristiche e funzioni

I PCB ad alto livello sono fabbricati con materiale FR-4 di alta qualità, garantendo un'eccellente stabilità termica e resistenza meccanica.fornire capacità di gestione di alta potenza. La distanza minima tra le maschere di saldatura di 0,1 mm consente un posizionamento preciso e preciso dei componenti, garantendo prestazioni ottimali.

  • Tecnologia di interconnessione ad alta densità (HDI):I PCB ad alto livello utilizzano la tecnologia HDI per ottenere una maggiore densità di routing e dimensioni di componenti più piccole, consentendo progetti più compatti ed efficienti.
  • Impilazione a più strati:I PCB ad alto livello possono impilare più strati di tracce di rame conduttivo, consentendo disegni di circuiti più complessi e un'integrità del segnale migliorata.
  • Controllo di impedenza:I PCB ad alto livello offrono un controllo preciso dell'impedenza, garantendo una trasmissione stabile e accurata dei segnali ad alta frequenza.
  • Gestione termica:I PCB ad alto livello possono gestire un'elevata potenza e dissipare efficacemente il calore, rendendoli adatti a dispositivi con elevati requisiti di dissipazione del calore.
Conformità Rohs

I PCB ad alto livello sono conformi alla direttiva sulla limitazione delle sostanze pericolose (RoHS), che limita l'uso di determinate sostanze pericolose nelle apparecchiature elettroniche ed elettriche.Questa conformità garantisce che i PCB ad alto livello siano rispettosi dell'ambiente e sicuri per l'uso in varie applicazioni.

Conclusioni

I PCB ad alto livello svolgono un ruolo cruciale nel progresso della tecnologia moderna fornendo una soluzione ad alte prestazioni, affidabile ed efficiente per applicazioni elettroniche complesse.Con le loro caratteristiche e funzioni superiori, i PCB ad alto livello sono la scelta ideale per ingegneri e produttori che cercano di spingere i confini della tecnologia.La loro conformità alla RoHS li rende anche un'opzione sostenibile ed ecologica per il futuro dell'elettronica.



Personalizzazione:

Servizio di personalizzazione PCB ad alto livello

AlPCB di alto livello, comprendiamo l'importanza di avere una scheda di circuiti stampati affidabile e di alta qualità per i vostri progetti elettronici.soluzioni personalizzateperDischi di circuiti stampati di alto livellocon la nostraServizio di personalizzazione di PCB ad alto livello.

I nostri PCB ad alto livello sono progettati per soddisfare le vostre esigenze specifiche, con particolare attenzione acontrollo dell'impedenzaQuesti PCB di fascia alta possono supportare progetti elettronici complessi e avanzati, rendendoli ideali per industrie come l'aerospaziale, la difesa e i dispositivi medici.

Numero di strati Strato superiore (6+ strati)
Controllo dell'impedenza - Sì, sì.
Min. Larghezza/intervallo tra le linee 3 ml/3 ml
Dimensione minima del foro 0.2 mm
Compatibilità RoHS - Sì, sì.

I nostri PCB ad alto livello sono ancheRoHS conforme, garantendo che siano rispettosi dell'ambiente e sicuri per l'uso in varie applicazioni.attrezzature all'avanguardia- eIngegneri esperti, ti garantiamorisultati di alta qualitàper i vostri PCB personalizzati.

ScegliPCB di alto livelloper il vostro prossimo progetto e sperimentare i vantaggi del nostroServizio di personalizzazione ad alto livelloContattaci oggi per saperne di più o richiedere un preventivo per i tuoi PCB ad alto livello personalizzati.

Chiedi un preventivo



Imballaggio e trasporto:

Imballaggio e spedizione per PCB ad alto strato
Imballaggio: il PCB ad alto strato deve essere accuratamente imballato per garantire una spedizione sicura e protetta.Inizia avvolgendo il PCB ad alto livello in un materiale di imballaggio antistatico per proteggerlo dalle scariche elettrostatiche durante il trasporto.2. Mettere il PCB avvolto in una scatola di cartone robusta con sufficiente imbottitura, come la bobina o le arachidi di imballaggio, per evitare qualsiasi movimento durante il trasporto.Sigillare la scatola con nastro adesivo e etichettarla con le etichette di spedizione appropriatePer una protezione aggiuntiva, si consiglia di utilizzare una scatola a doppia parete o di aggiungere strati extra di materiale ammortizzante per i componenti fragili.
Spedizione: una volta che l'High Layer PCB è stato imballato in modo sicuro, è pronto per la spedizione.Questo è il metodo di spedizione più veloce ed è adatto per ordini urgenti2. Trasporto marittimo: si tratta di un'opzione conveniente per ordini più grandi o spedizioni verso destinazioni internazionali.Il PCB verrà trasportato via mare e potrebbe richiedere più tempo per arrivare. 3. Servizi di corriere: per ordini più piccoli, i servizi di corriere come DHL, FedEx o UPS possono essere utilizzati per una spedizione rapida e affidabile. 4. Spedizioniere: per esigenze di spedizione complesse,utilizzando uno spedizioniere può aiutare a coordinare e gestire il trasporto del PCB ad alto livello alla sua destinazione.
Conclusione: un'imballaggio e una spedizione adeguati dei PCB ad alto livello sono fondamentali per assicurare che arrivano a destinazione in ottime condizioni.si può assicurare che il prodotto sia ben protetto e arrivi sano e salvo alla sua destinazione finale.


FAQ:

  • Una maggiore densità di componenti consente di progettare componenti più complessi e compatti
  • Dimensione e peso ridotti del prodotto complessivo
  • Miglioramento dell'integrità del segnale e riduzione delle interferenze elettromagnetiche (EMI)
  • Maggiore affidabilità e durata a causa del ridotto numero di interconnessioni
  • Capacità di supportare segnali ad alta velocità e ad alta frequenza
D: Quali sono le applicazioni comuni di PCB ad alto livello?come gli smartphoneD: Quali fattori dovrebbero essere considerati quando si progettano PCB ad alto livello?
  • Integrità del segnale e controllo EMI
  • Gestione termica
  • Selezione dei materiali
  • Progettazione per la fabbricabilità
  • Complessità e densità del circuito
D: Come viene fabbricato il PCB ad alto livello?Queste tecniche permettono di creare vie e tracce più piccole e preciseD: Quali sono le principali differenze tra PCB ad alto livello e PCB tradizionali?
  • I PCB ad alto livello hanno un numero maggiore di strati (di solito 4 o più) rispetto ai PCB tradizionali (di solito 2 o 4).
  • I PCB ad alto livello utilizzano tecniche di produzione avanzate per ottenere una maggiore densità e un fattore di forma più piccolo
  • I PCB ad alto livello sono più adatti alle applicazioni ad alta velocità e ad alta frequenza
  • I PCB ad alto livello hanno una migliore integrità del segnale e un controllo EMI
