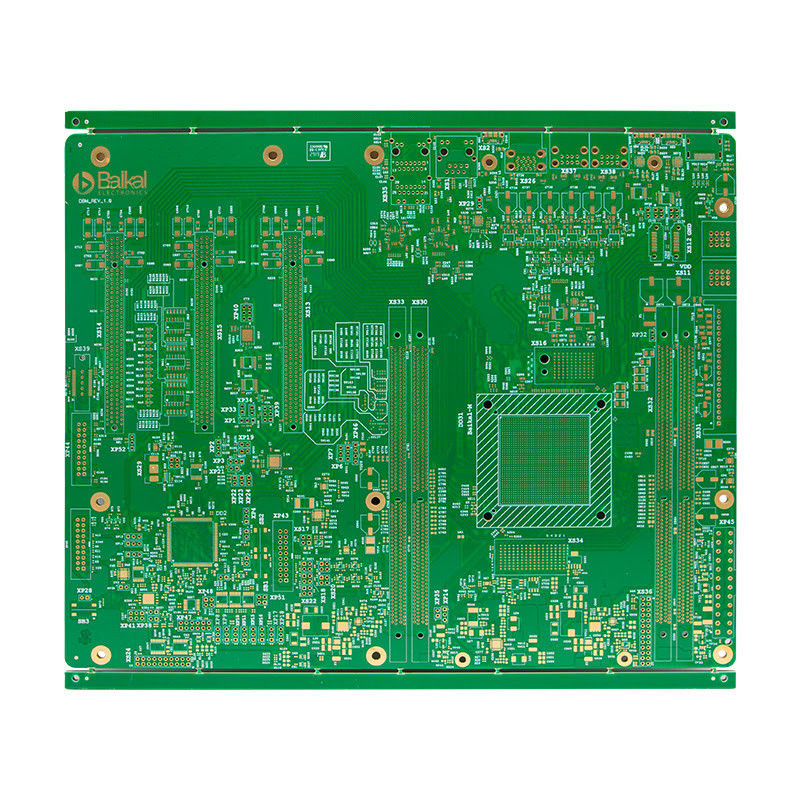

FR 4 Hdi multilayer PCB con finitura superficiale in argento per immersione

Descrizione del prodotto:

L'High Layer PCB è una scheda di interconnessione ad alta densità progettata per applicazioni ad alte prestazioni.questa scheda è in grado di gestire progetti complessi e impegnativi, che lo rende la scelta migliore per settori come l'aerospaziale, le telecomunicazioni e le attrezzature mediche.

L'High Layer PCB è una scheda multicapa composta da più strati di tracce di rame, stratificati insieme con strati isolanti.che consente di montare più componenti e connessioni su una singola schedaCiò si traduce in una scheda più piccola e più compatta, pur mantenendo elevate prestazioni.

Il PCB ad alto livello è disponibile con una varietà di opzioni di finitura superficiale per soddisfare i diversi requisiti di applicazione.

• HASL (nivelazione con saldatura ad aria calda)
• ENIG (oro a immersione in nichel senza elettro)
• OSP (conservante organico per la saldabilità)
• Argento immersivo
• Stagno di immersione

Ogni opzione di finitura della superficie offre i propri vantaggi, come una migliore saldabilità, resistenza alla corrosione e redditività.

L'High Layer PCB offre anche una varietà di opzioni di colore per l'etichettatura e l'identificazione.

• Bianco
• Nero
• Giallo

Questi colori sono molto visibili e durevoli, garantendo un'etichettatura chiara e facile da leggere.

L'High Layer PCB è disponibile in una gamma di spessori di schede, da 0,2 mm a 6,0 mm. Ciò consente flessibilità nella progettazione e la capacità di soddisfare requisiti specifici per diverse applicazioni.

Con l'High Layer PCB, è possibile il controllo dell'impedenza, garantendo la precisione e la stabilità della trasmissione del segnale.dove anche piccole variazioni di impedenza possono causare distorsioni del segnale.

Il PCB ad alto livello è conforme alle normative RoHS (Restriction of Hazardous Substances), garantendo che non contenga materiali pericolosi come piombo, mercurio e cadmio.Questo lo rende rispettoso dell'ambiente e sicuro per l'uso in varie industrie.

• L'elevato numero di strati consente progetti più complessi e compatti
• Interconnessione ad alta densità per migliorare le prestazioni
• Ampia gamma di finiture superficiali e opzioni di colori per serigrafie
• Opzioni di spessore flessibile del cartone
• Controllo dell'impedenza per una precisa trasmissione del segnale
• Conformità RoHS per la sicurezza ambientale

L'High Layer PCB è la scelta perfetta per applicazioni ad alte prestazioni che richiedono una scheda compatta e affidabile.e la conformità alle normative del settoreScegliete il PCB ad alto livello per il vostro prossimo progetto e sperimentate la differenza che può fare.

Caratteristiche:

1. Nome del prodotto: PCB ad alto strato
2. Numero di strati: strato superiore
3. Spessore del rame: 1/3 oz a 2 oz
4. Min. Dislivello della maschera di saldatura: 0,1 mm
5. Min. Disponibilità da vetrina: 0,15 mm
6. Conformi alle norme Rohs: sì

Parametri tecnici:

Applicazioni:

PCB ad alto livello, noto anche come High Layer Printed Wiring Board o High Layer Printed Circuit Board, è un prodotto all'avanguardia che sta trasformando il mondo dei dispositivi elettronici.Con le sue caratteristiche avanzate e prestazioni superiori, è la scelta ideale per ingegneri, progettisti e produttori di vari settori.

• Spessore della scheda:I nostri PCB ad alto livello sono disponibili in una gamma di spessori da 0,2 mm a 6,0 mm, rendendoli adatti a una vasta gamma di applicazioni.Lo spessore della scheda è cruciale in quanto determina la rigidità e la stabilità della scheda.
• Dimensione minima del foro:Con una dimensione minima di buco di 0,2 mm, i nostri PCB High Layer offrono una perforazione precisa e accurata, garantendo il perfetto adattamento dei componenti.rendendolo ideale per progetti complessi.
• Minima autorizzazione per la tela a seta:I nostri PCB ad alto livello presentano una distanza minima da serigrafia di 0,15 mm, garantendo una stampa leggibile e accurata sulla scheda.Questo rende più facile per gli ingegneri e i tecnici identificare e lavorare con i diversi componenti sulla scheda.
• Colore a seta:Offriamo una varietà di colori per i nostri PCB ad alto livello, tra cui bianco, nero e giallo.rendendo più facile leggere e comprendere il layout del circuito.
• Spessore di rame:I nostri PCB ad alto livello sono dotati di opzioni di spessore di rame che vanno da 1/3 oz a 2 oz. Questo determina la quantità di corrente che la scheda può gestire e il livello di integrità del segnale che può mantenere,che lo rende adatto a una vasta gamma di applicazioni elettroniche.

Grazie alle sue caratteristiche avanzate e alle sue prestazioni superiori, l'High Layer PCB ha una vasta gamma di applicazioni e può essere utilizzato in vari scenari.

1. elettronica di consumo:I PCB ad alto livello sono ampiamente utilizzati in elettronica di consumo come smartphone, laptop, tablet e console da gioco.e prestazioni superiori li rendono ideali per questi dispositivi.
2. Industria automobilistica:Con l'uso crescente di sistemi elettronici nei veicoli, i PCB ad alto livello stanno diventando essenziali nell'industria automobilistica.queste schede sono utilizzate in vari componenti di un veicolo.
3. Apparecchiature industriali:Le apparecchiature industriali quali pannelli di controllo, alimentatori e sensori richiedono circuiti stampati affidabili e robusti.rendendoli una scelta popolare nel settore industriale.
4. Dispositivi mediciL'industria medica esige dispositivi elettronici di alta qualità e precisione, e i PCB ad alto livello sono perfettamente adatti a questo requisito.macchine per ultrasuoni, e sistemi di monitoraggio dei pazienti.
5. Aerospaziale e Difesa:I PCB ad alto livello sono ampiamente utilizzati anche nell'industria aerospaziale e della difesa.Gli elevati standard qualitativi e le elevate prestazioni richieste li rendono la scelta preferita per i sistemi elettronici degli aeromobili, satelliti e attrezzature militari.

In conclusione, PCB ad alto livello è un prodotto rivoluzionario che sta rivoluzionando il mondo della tecnologia dei circuiti stampati.è la scelta ideale per una vasta gamma di industrie e applicazioniLe sue opzioni personalizzabili, come lo spessore della scheda, le dimensioni dei fori, il colore della serigrafia e lo spessore del rame, lo rendono adatto a vari requisiti di progettazione e prestazioni.Mentre la tecnologia continua a progredire, PCB ad alto livello continuerà a svolgere un ruolo cruciale nell'alimentazione dei dispositivi elettronici che guidano il nostro mondo.

Personalizzazione:

Questo PCB ad alto livello personalizzabile (High Density Interconnect Board) offre una soluzione di interconnessione ad alta densità per i vostri progetti elettronici complessi.questo PCB può gestire correnti elevate e fornire un'eccellente dissipazione termicaLa sua larghezza minima di linea e la spaziatura di 3 millimetri/3 millimetri consentono circuiti precisi e complessi.

• Spessore del rame: da 1/3 oz a 2 oz
• Fabbricazione di schede di interconnessione ad alta densità
• Min. Larghezza della linea / Spaziatura: 3 mil / 3 mil
• Conformità Rohs
• Finitura superficiale: HASL, ENIG, OSP, argento per immersione, stagno per immersione
• Min. Disponibilità da vetrina: 0,15 mm

Con il nostro servizio di personalizzazione PCB ad alto livello, hai la possibilità di scegliere tra varie finiture superficiali tra cui HASL, ENIG, OSP, Immersion Silver e Immersion Tin.Questo consente di selezionare la migliore finitura per la vostra applicazione specifica e le esigenzeInoltre, la distanza minima di silkscreen di 0,15 mm garantisce un'etichettatura chiara e precisa sul tuo PCB.

La nostra scheda di interconnessione ad alta densità è ideale per i disegni di PCB multilivello ad alto livello, fornendo la necessaria densità e connettività per i vostri circuiti complessi.Fidatevi di noi per fornire un PCB di alto livello di alta qualità e affidabile che soddisfi le vostre specifiche e requisiti esatti.

Imballaggio e trasporto:

I nostri PCB ad alto livello sono accuratamente confezionati e spediti per garantire una consegna sicura ai nostri clienti.

• Ogni PCB ad alto strato è avvolto individualmente in sacchetti antistatici per proteggere dalle scariche elettrostatiche.
• I PCB confezionati vengono quindi collocati in scatole di cartone robuste con uno strato di schiuma assorbente per evitare danni durante il trasporto.
• Inoltre, usiamo materiali di imballaggio resistenti all'umidità per proteggere i PCB da eventuali fattori ambientali durante la spedizione.
• Per ordini più grandi, usiamo pallet per impilare e trasportare in modo sicuro i PCB.

Offriamo varie opzioni di spedizione per soddisfare le vostre esigenze:

• Spedizione standard: il nostro metodo di spedizione predefinito è tramite trasporto aereo o marittimo, a seconda della destinazione.
• Spedizione espressa: per ordini urgenti, offriamo servizi di spedizione accelerata.
• Spedizione internazionale: spediamo i nostri PCB di alto livello in tutto il mondo per soddisfare i nostri clienti globali.

Una volta spedito il vostro ordine, vi forniremo un numero di tracciamento in modo da poter monitorare l'andamento della vostra consegna.Il nostro team lavora a stretto contatto con i nostri partner di spedizione per garantire la consegna tempestiva ed efficiente del vostro ordine.

In High Layer PCB, prendiamo molta cura nell'imballaggio e nella spedizione dei nostri prodotti per assicurarci che arrivano in perfette condizioni.

FAQ:

• D: Cos'è il PCB?
• R: PCB è l'acronimo di Printed Circuit Board, una scheda elettronica che collega componenti elettrici utilizzando linee conduttive.
• D: Cos'è il PCB ad alto livello?
• R: PCB ad alto livello è un tipo di PCB che ha più strati di linee conduttive, in genere più di quattro strati.
• D: Quali sono i vantaggi del PCB ad alto livello?
• R: I PCB ad alto livello offrono una maggiore densità di circuito, una migliore integrità del segnale e una minore interferenza elettromagnetica.
• D: Quali sono le applicazioni del PCB ad alto livello?
• R: I PCB ad alto livello sono comunemente utilizzati in dispositivi elettronici avanzati come computer, smartphone e attrezzature mediche.
• D: Come viene fabbricato il PCB ad alto livello?
• R: I PCB ad alto livello sono prodotti utilizzando una combinazione di processi di incisione, perforazione e laminazione.Sono necessarie attrezzature specializzate e tecnici qualificati per la produzione di PCB ad alto livello.
