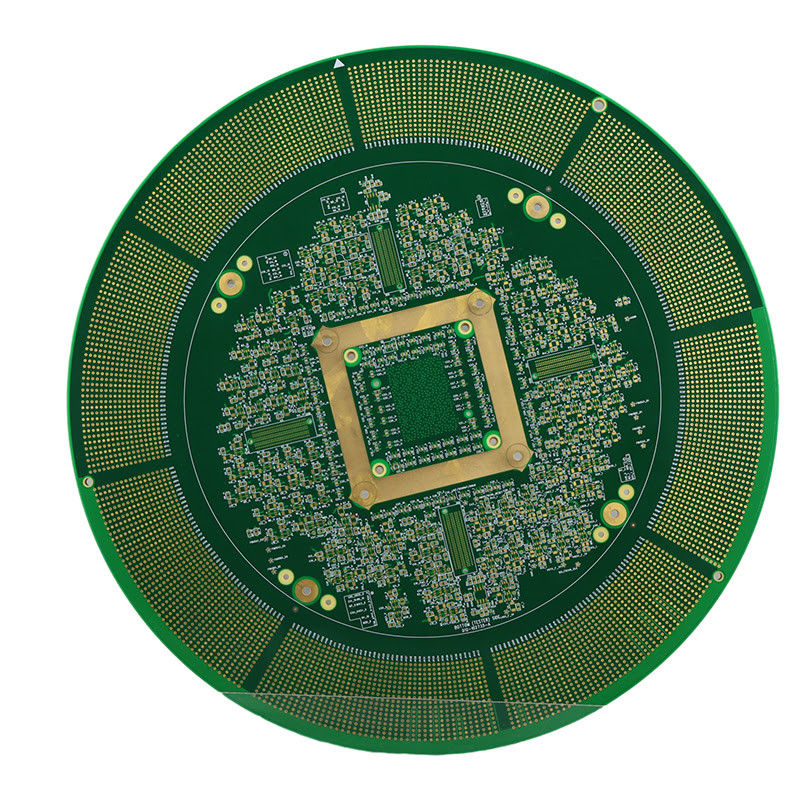

PCB ad alta densità di interconnessione ad alto strato 0.1mm Min Solder Mask Clearance

Descrizione del prodotto:

Caratteristiche:

• Nome del prodotto:PCB ad alto livello
• Numero di strati:Strato superiore
• Maschera di saldatura colore:Verde, Blu, Nero, Rosso, Giallo, Bianco
• Controllo di impedenza:- Sì, sì.
• Min. Larghezza/intervallo tra le linee:3 ml/3 ml
• Spessore di rame:1/3 oz a 2 oz
• Caratteristiche chiave:
  • PCB interconnessi ad alta densità
  • Tavola di circuito stampato ad alto strato
  • Tavola PCB ad alto livello
  • PCB HDI

Parametri tecnici:

Applicazioni:

PCB ad alto livello, noto anche come High Layer Multilayer Board, è un tipo di circuito stampato (PCB) progettato per circuiti complessi con più strati di materiale conduttivo.Questa tecnologia avanzata di PCB è ampiamente utilizzata in varie applicazioni, tra cui elettronica di consumo, dispositivi medici, attrezzature industriali e altro ancora.

Con un PCB ad alto livello, è possibile ottenere una maggiore densità di circuito, una migliore integrità del segnale e una migliore gestione termica per i dispositivi elettronici.Questo lo rende una scelta ideale per applicazioni ad alte prestazioni che richiedono un funzionamento efficiente e affidabile.

• Tempo di consegna:3-5 giorni
• Colore a seta:Bianco, Nero, Giallo
• Numero di strati:Strato superiore
• Finitura superficiale:HASL, ENIG, OSP, argento per immersione, stagno per immersione
• Spessore della scheda:0.2 mm a 6.0 mm

I PCB ad alto livello sono particolarmente utili in applicazioni che richiedono circuiti complessi con interconnessioni ad alta densità.

• elettronica di consumo:I PCB ad alto livello sono ampiamente utilizzati nell'elettronica di consumo come smartphone, laptop e tablet, dove lo spazio è limitato e i circuiti complessi devono essere confezionati in un design compatto.
• Dispositivi mediciNei dispositivi medici, i PCB ad alto livello sono utilizzati per creare circuiti sofisticati in grado di eseguire operazioni precise e accurate.e apparecchiature per ultrasuoni.
• Apparecchiature industriali:Le apparecchiature industriali, quali robot, sistemi di automazione e pannelli di controllo, richiedono circuiti complessi con interconnessioni ad alta densità per un funzionamento efficiente e affidabile.I PCB ad alto strato sono una scelta ideale per tali applicazioni.

I PCB ad alto livello possono essere prototipizzati per testare la funzionalità e le prestazioni del circuito prima della produzione di massa.Questo è particolarmente utile nelle applicazioni in cui il design del circuito è complesso e richiede più iterazioni per l'ottimizzazioneIl prototipo di PCB ad alto livello consente agli ingegneri di identificare eventuali difetti di progettazione e di apportare le modifiche necessarie prima della fabbricazione del prodotto finale.Ciò riduce il rischio di errori costosi e garantisce che il prodotto finale soddisfi le specifiche desiderate.

Nel complesso, i PCB ad alto livello offrono una soluzione affidabile ed efficiente per circuiti complessi con interconnessioni ad alta densità.e una gamma di finiture superficiali tra cui scegliereI PCB ad alto livello sono un prodotto versatile e richiesto per vari settori.

Personalizzazione:

Offriamo soluzioni personalizzabili per PCB ad alto livello, noto anche come High Density Interconnect Board o High Density Interconnect PCB, per soddisfare le vostre esigenze specifiche e fornire prestazioni superiori.I nostri servizi sono progettati per offrirvi la massima qualità e affidabilità del settore.

• Min. Larghezza/intervallo tra le linee:3 ml/3 ml
• Compatibile con Rohs:- Sì, sì.
• Tempo di consegna:3-5 giorni
• Finitura superficiale:HASL, ENIG, OSP, argento per immersione, stagno per immersione
• Materiale:FR-4

Il nostro esperto team di esperti utilizza le più recenti tecnologie e tecniche per garantire che il tuo PCB ad alto livello soddisfi le tue specifiche esatte.Comprendiamo l'importanza della precisione e della precisione in High Density Interconnect Boards, e ci impegniamo a fornire i migliori risultati per il vostro progetto.

Con i nostri servizi personalizzabili, avete la flessibilità di scegliere i materiali, le finiture di superficie e i tempi di consegna che meglio si adattano alle vostre esigenze.I nostri processi efficienti e attrezzature all'avanguardia ci consentono di consegnare i vostri PCB customizzati ad alto livello in tempo e con la massima qualità.

Investite nei nostri servizi personalizzati per PCB ad alto livello e sperimentate la differenza di prestazioni e affidabilità.

Imballaggio e trasporto:

I PCB ad alto livello sono accuratamente confezionati e spediti per garantire una consegna sicura ai clienti.Il nostro processo di imballaggio segue gli standard del settore e le migliori pratiche per proteggere i circuiti delicati durante il trasporto.

Ogni PCB ad alto strato è prima avvolto in schiuma antistatica per evitare scariche elettrostatiche e danni ai componenti.Viene poi inserito in una robusta scatola di cartone con rivestimento aggiuntivo per assorbire gli urtiLa scatola è sigillata con nastro di confezionamento di alta qualità per garantire che il PCB rimanga sicuro durante il trasporto.

Per le spedizioni internazionali, usiamo casse di legno fatte su misura per fornire protezione e stabilità extra.assicurando che i PCB arrivano in perfette condizioni.

I nostri partner di spedizione sono accuratamente selezionati per la loro affidabilità ed efficienza nella consegna dei pacchi.compresa la consegna espressa per ordini urgenti.

Al momento della spedizione, i clienti riceveranno un numero di tracciamento per monitorare l'andamento del loro pacco.

Facciamo molta attenzione nell'imballaggio e nella spedizione dei nostri PCB ad alto livello per assicurarci che raggiungano i nostri clienti in condizioni impeccabili.

FAQ:

• D: Qual è lo scopo principale del PCB ad alto livello?
• R: Lo scopo principale del PCB ad alto livello è fornire una progettazione di circuiti più compatta ed efficiente per dispositivi elettronici complessi.
• D: Quali sono alcuni vantaggi dell'utilizzo di PCB ad alto livello?
• R: Alcuni vantaggi dell'utilizzo di PCB ad alto livello includono una maggiore densità di componenti, una dimensione e un peso ridotti del dispositivo e una migliore integrità del segnale.
• D: Quanti strati ha in genere il PCB ad alto livello?
• R: I PCB ad alto livello hanno in genere 6 o più strati, ma possono arrivare a 50 strati o più per progetti estremamente complessi.
• D: Quali materiali vengono utilizzati in PCB ad alto livello?
• R: Il PCB ad alto livello è in genere costituito da fibra di vetro, rame e vari tipi di resine, come l'epossidio o la poliammide.
• D: In quali tipi di dispositivi elettronici vengono comunemente utilizzati i PCB ad alto livello?
• R: PCB ad alto livello sono comunemente utilizzati in smartphone, computer, dispositivi medici, apparecchiature aerospaziali e altri dispositivi elettronici complessi.
